Revit de base

‹ › ×

DESSIN DE BÂTIMENT 5250

les fonctions de base sous revit

‹ ›

PARAMÉTRE DE BASE SOUS REVIT (ÉTAPE # 3)

SPÉCIFICATION DES OPTIONS D'UNITÉS DE MESURE, DE COTES TEMPORAIRE ET DE NIVEAUX DE DÉTAIL

BUT :

Au cours de cet exercice, vous allez modifier trois paramètres qui ont une incidence sur l'ensemble du projet.

•Dans la section 1, vous allez spécifier les unités de mesure du projet.

•Dans la section 2 vous allez modifier les paramètres des cotes temporaires.

•Dans la section 3, vous allez modifier la définition des niveaux de détail.

Directives :

SECTION 1 - DÉFINITION DES UNITÉS DE MESURE

1 - Télécharger le projet base unités, et ouvrire avec Revit .

A noter que c’est un dessin vide; c’est normal.

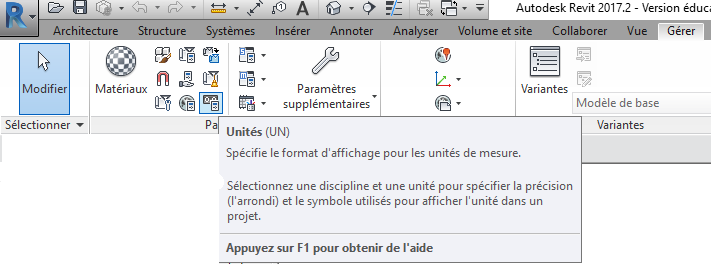

2 - Dans le groupe de fonctions Paramètres du projet de l'onglet Gérer, cliquez sur Unités.

TÉLÉCHARGER

UNITÉS DE BASE

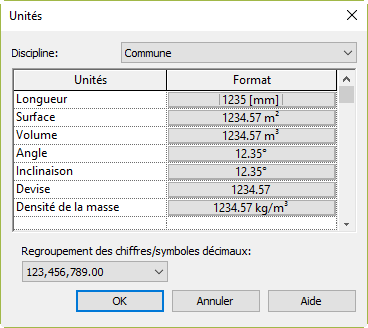

3 - Dans la boîte de dialogue Unités, en regard du paramètre Longueur, cliquez sur la valeur par défaut.

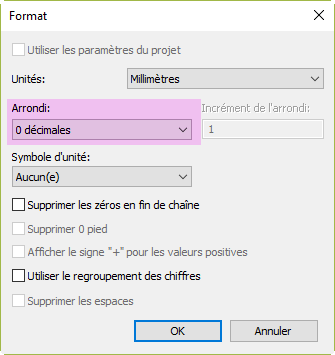

4 - Dans la boîte de dialogue Format, sous Arrondi, sélectionnez A la centaine la plus proche, plus cliquez sur OK.

5 - Dans la boîte de dialogue Unités, en regard du paramètre Surface, cliquez sur la valeur par défaut.

6 - Dans la boîte de dialogue Format :

- Sélectionnez l'arrondi avec 0 décimale.

- Sélectionnez le symbole d'unité mètres carrés.

- Cliquez sur OK.

7 - Cliquez sur OK pour terminer.

SECTION 2 - DÉFINITION DES PROPRIÉTÉS DES COTES TEMPORAIRES

REMARQUE

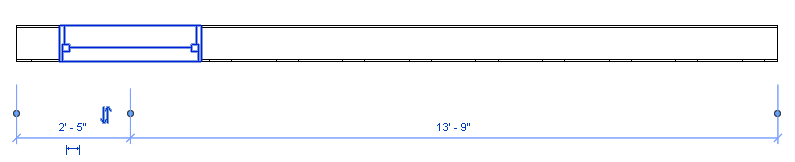

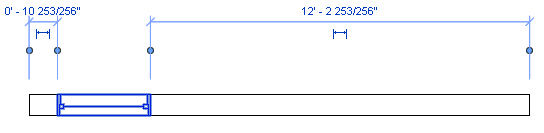

Lors de la création ou de la sélection d'une géométrie, Revit affiche des cotes temporaires à proximité du composant. Ceci permet de placer le composant à l'emplacement adéquat.

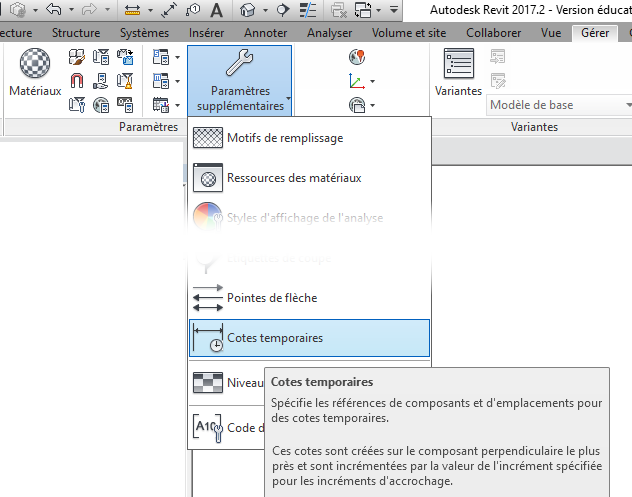

1 - Dans le groupe de fonctions Paramètres, de l'onglet Gérer, accédez à la liste déroulante Paramètres supplémentaires, puis cliquez sur Cotes temporaires.

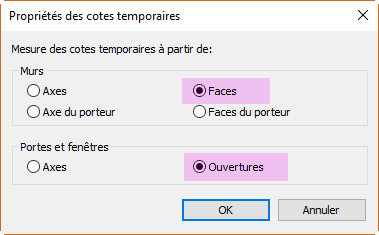

2 - Sous Murs, sélectionnez Faces

3 - Sous Portes et fenêtres, sélectionnez Ouvertures et cliquez sur OK.

4 - Sous portes et fenêtres, sélectionnez axes

Dans le groupe de fonctions Paramètres, de l’onglet gérer, accédez à la liste déroulante Paramètres supplémentaires, puis cliquez sur Niveau de détail.

SECTION 3 - SPÉCIFICATION DES NIVEAU DE DÉTAIL

1 - Dans le groupe de fonctions Paramètres, de l’onglet gérer, accédez à la liste déroulante Paramètres supplémentaires, puis cliquez sur Niveau de détail.

Lorsque vous créez une vue et que vous spécifiez son échelle, le niveau de détail est précisé automatiquement conformément au classement du tableau.

CONSEIL

Vous pouvez remplacer le niveau de détail à tout instant à l'aide du paramètre Niveau de détail dans la boîte de dialogue Propriétés de la vue ou de l'icône Niveau de détail de la barre Contrôle d'affichage.

Dans ce tableau, vous déplacez les échelles de vues d'un niveau de détail à l'autre à l'aide des flèches qui se trouvent entre les colonnes. Vous ne pouvez pas sélectionner une échelle de vue pour la déplacer. Suivant la direction, l'échelle de vue se déplace à partir du bas ou du haut de chaque colonne.

2 - Entre les colonnes Faible et Moyen, cliquez sur Notez que l'échelle de vue 1 : 50 s'est déplacée dans la colonne Moyen. Le niveau de détail Moyen est automatiquement attribué à chaque vue créée avec cette échelle.

3 - Cliquez sur OK pour terminer.

4 - Enregistrez le fichier, le cas échant, puis fermez-le.
