Revit de base

‹ › ×

DESSIN DE BÂTIMENT 5250

les fonctions de base sous revit

‹ ›

UTILISATION DE BASE DE REVIT (ÉTAPE # 2)

COMMANDE SYMÉTRIE

BUT :

Être en mesure de faire une symétrie (Miroir) de différents éléments.

Activité d’apprentissage :

Être en mesure de faire une symétrie (Miroir) de différents éléments. À l’aide d’un projet fourni par l’enseignant, vous vous entrainerez à utiliser la fonction SYMÉTRIE dans différentes situations.

COMMANDE :

COMMANDE SYMÉTRIE Définition:

L'outil ( Symétrie ) permet d'appliquer une symétrie (inversion de la position) à un élément du modèle selon un axe de symétrie défini par une ligne. Par exemple, l'application d'une symétrie à un mur dans un plan de référence crée une copie miroir inversée du mur. Vous pouvez choisir l'axe de symétrie ou dessiner un axe provisoire. L'outil Symétrie permet soit d'inverser un élément sélectionné, soit de créer une copie d'un élément sélectionné en inversant simultanément sa position.

Dans l’onglet Modifier, vous avez deux commandes de symétrie…

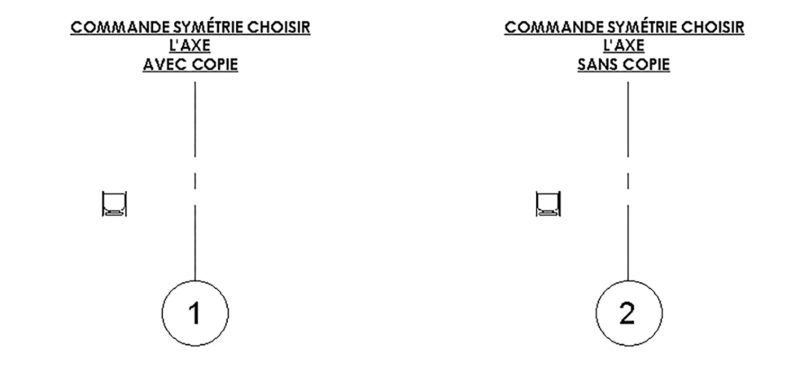

1- Symétrie Choisir l’axe

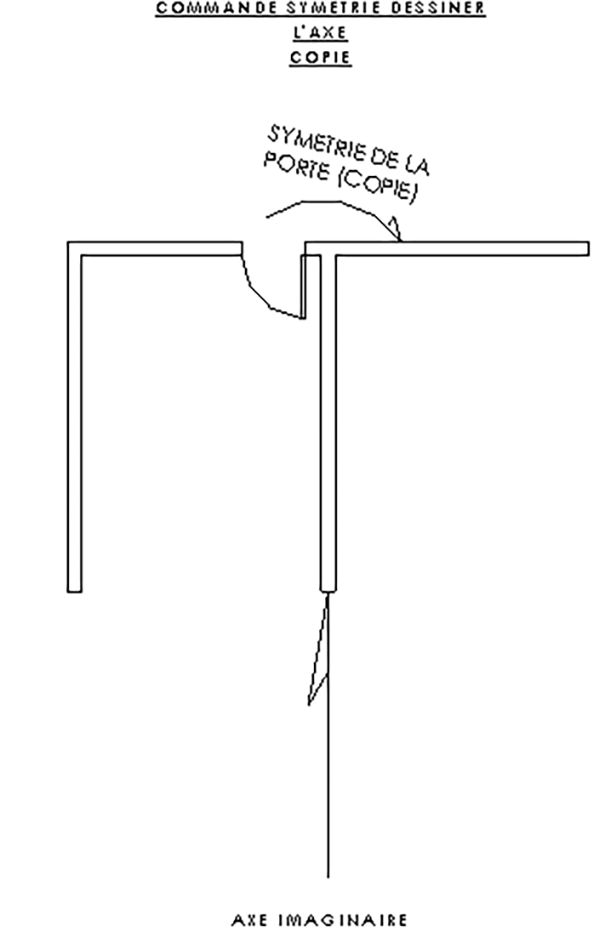

2- Symétrie Dessiner l’axe

Sélection de l'élément objet de la symétrie (copie) et de l'axe de symétrie

EXERCICE SUR: ( SYMÉTRIE)

1. Utiliser le même projet déjà ouvert a l'étape présédant:

Ajuster vorte vue sur (niveau 1 en plan) avant de débuter.

2. Effectuez l'une des opérations suivantes :

Sélectionnez l'élément auquel appliquer la symétrie, puis dans l'onglet Modifier | <Elément> le groupe de fonctions Modifier, cliquez sur (Symétrie - Choisir l'axe) Ou sur (Symétrie - Dessiner l'axe).

TÉLÉCHARGER

PROJET : COMMANDE DE BASE

3. Cliquez sur l'onglet Modifier le groupe de fonctions Modifier, puis sur (Miroir - Choisir l'axe) ou sur (Symétrie - Dessiner l'axe). Ensuite, sélectionnez l'élément auquel appliquer la symétrie, puis appuyez sur la touche Entrée.

CONSEIL

Vous pouvez sélectionner des insertions, telles que des portes et des fenêtres, sans leurs hôtes.

4. Pour sélectionner la ligne représentant l'axe de symétrie, cliquez sur Choisir l'axe de symétrie. Pour esquisser une ligne d'axe de symétrie temporaire, sélectionnez Dessiner l'axe de symétrie.

5. Pour déplacer l'élément sélectionné (au lieu d'en faire une copie), désélectionnez Copier dans la barre des options.

6. Sélectionnez ou dessinez la ligne à utiliser en tant qu'axe de la symétrie.

Vous ne pouvez choisir qu'une ligne ou un plan de référence auquel le curseur peut s'accrocher. Vous ne pouvez pas créer la symétrie d'un élément par rapport à un espace vide.

7. Revit Architecture déplace ou copie l'élément sélectionné et inverse sa position par rapport à l'axe sélectionné
