Revit de base

COMMANDE SINDER

BUT :

Être en mesure de scinder différents éléments

Activité d’apprentissage :

Vous allez découvrir comment utiliser la commande SCINDER. À l’aide d’un projet fourni par l’enseignant, vous vous entrainerez à utiliser la fonction SCINDER dans différentes situations.

COMMANDE :

COMMANDE SINDER Définition:

Il existe deux manières d'utiliser les outils Scinder :

•Scinder l'élément

•Scinder avec un espace

Utilisez un outil Scinder pour diviser des éléments en deux parties distinctes, supprimer des segments entre deux points ou créer un espace défini entre deux murs. Vous pouvez scinder les éléments suivants :

•mur

•ligne

•poutre

•contreventement

1- Scinder l’élément (SL)

2- Scinder avec un espace

EXERCICE SUR: ( ALIGNER )

1. Utiliser le même projet déjà ouvert a l'étape présédant:

Ajuster vorte vue sur (niveau 1 en plan) avant de débuter.

SCISSION D'ÉLÉMENTS

2. Cliquez sur l'onglet Modifier le groupe de fonctions Modifier (Scinder l'élément).

TÉLÉCHARGER

PROJET : COMMANDE DE BASE

3. Si vous le souhaitez, dans la barre des options, cliquez sur Supprimer le segment interne. Lorsque vous sélectionnez cette option, Revit Architecture supprime le segment de mur ou de ligne entre les points sélectionnés.

4. Cliquez sur l'élément, à l'endroit où vous voulez effectuer la scission. Si vous avez sélectionné l'option Supprimer le segment interne, cliquez sur un autre point pour supprimer un segment.

Coupe d'un mur lorsque l'option Supprimer le segment interne est sélectionnée (vue en plan)

5. Lorsque vous scindez un mur, les parties obtenues sont des murs distincts pouvant être utilisés indépendamment.

SCISSION DE MURS AVEC UN ESPASCE DÉFINI

• Pour créer deux murs avec un espace défini

A1. Cliquez sur l'onglet Modifier le groupe de fonctions Modifier (Scinder avec un espace).

A2. Dans la barre des options, spécifiez la cote de l'espace entre les joints.

REMARQUE

L'option Espace entre les joints est limitée à des valeurs comprises entre 1/16” et 1' (unité anglo-saxonne).

A3. Déplacez le curseur sur le mur et cliquez à l'emplacement où positionner l'espace. Le mur est scindé en deux murs indépendants.

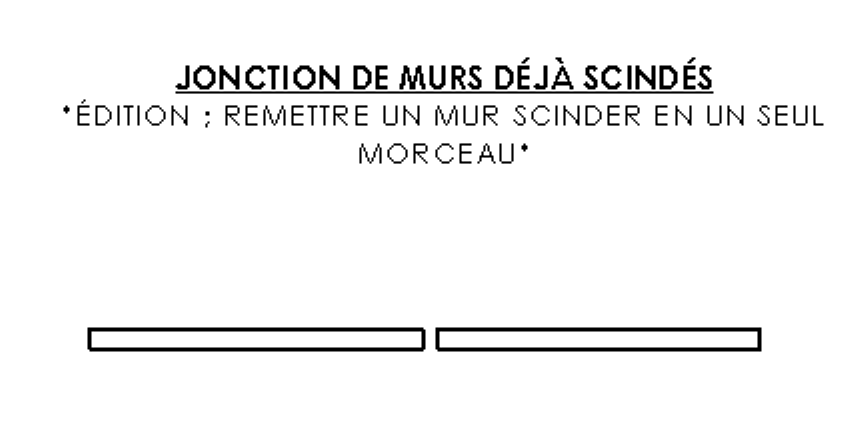

• Jonction de murs scindés avec un espace placé entre eux

Lorsque vous sélectionnez un mur créé à l'aide de l'option Scinder avec un espace, le symbole Autoriser le joint s'affiche dans la zone de dessin. Si vous le souhaitez, sélectionnez Autoriser le joint et faites glisser le mur vers le deuxième mur afin de permettre leur jonction. Vous pouvez également cliquer avec le bouton droit de la souris et sélectionner Interdire le joint pour permettre la jonction du mur sans espace.

B1. Sélectionnez un mur créé à l'aide de l'option Scinder avec un espace.

B2. Cliquez sur

pour déverrouiller la contrainte des cotes

B3. Sélectionnez Faire glisser l'extrémité du mur (option indiquée par un cercle bleu sur le mur sélectionné), cliquez dessus avec le bouton droit de la souris, puis cliquez sur Autoriser le joint.

B4. Sélectionnez l'autre mur et répétez les étapes 2 et 3.

B5. Sélectionnez Faire glisser l'extrémité du mur et faites glisser le mur vers l'autre mur. Les murs sont joints.

SCISSION DE MURS AVEC UN ESPACE DÉFINI

• Détachement de murs créés à l'aide de l'option Scinder avec un espace

C1. Déplacez le curseur au-dessus de l'un des deux murs créés à l'aide de l'option Scinder avec un espace. Le mur est mis en surbrillance.

C2. Sélectionnez le mur, cliquez avec le bouton droit sur Faire glisser l'extrémité du mur (indiqué par un cercle bleu sur le mur sélectionné), puis cliquez sur Interdire le joint.

C3. Sélectionnez Faire glisser l'extrémité du mur (option indiquée par un cercle bleu sur le mur sélectionné), cliquez dessus avec le bouton droit de la souris, puis cliquez sur Autoriser le joint.

SCISSION HORIZONTALE DES MURS

Vous pouvez scinder un mur le long d'une ligne horizontale, dans une vue d'élévation ou une vue 3D. Une fois un mur scindé, Revit Architecture le considère comme 2 murs distincts. Par conséquent, les modifications que vous apportez à l'un n'ont aucune incidence sur l'autre.

Dans un bâtiment à 2 niveaux, par exemple, si vous accrochez la scission au niveau 2, la partie supérieure possède une contrainte de base de Niveau 1. Le mur inférieur possède une contrainte de hauteur de Niveau 2. Si vous scindez les murs loin des niveaux, le mur inférieur possède une contrainte de hauteur fixée, et le mur supérieur possède une valeur pour le décalage de base. Pour plus d'information sur ces propriétés, voir Propriétés d'occurrence Mur.

D1. Cliquez sur l'onglet Modifier le groupe de fonctions Modifier (Scinder l'élément).

D2. Placez le curseur sur le mur ou la ligne, à l'endroit où vous voulez effectuer la scission.

REMARQUE

Un mur empilé ne peut être scindé que verticalement

D3. Une ligne horizontale temporaire s'affiche sur le mur, lorsque vous placez le curseur près des bords verticaux. Si vous le souhaitez, vous pouvez effectuer un accrochage sur les niveaux afin de pouvoir scinder de façon égale le mur entre les niveaux.

D4. Cliquez pour placer la scission.

D5. Une ligne horizontale permanente s'affiche sur le mur pour marquer la scission.

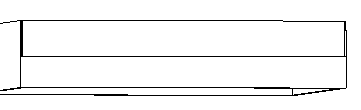

Affichage d'une ligne horizontale temporaire.

Scission horizontale permanent.

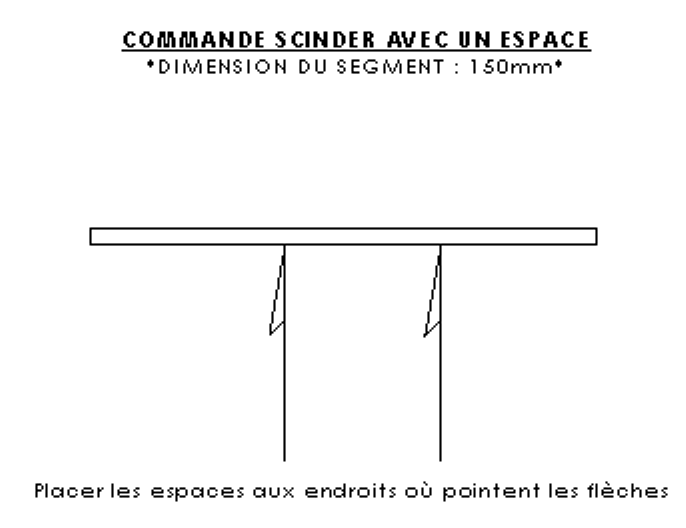

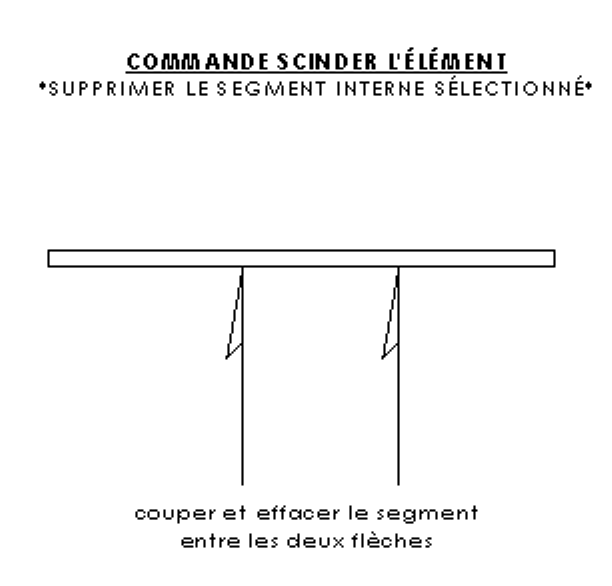

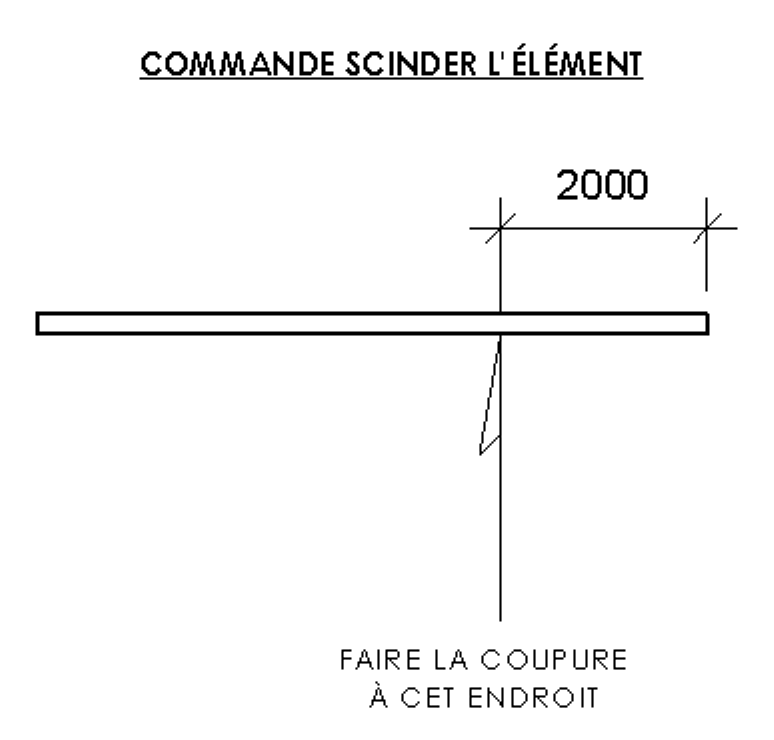

À faire dans votre Projet les quatres exercices suivant:
