Revit de base

ANNOTER (COTATION) UN PLAN SOUS REVIT

BUT :

Se familiariser avec les commandes d’annotation d’un plan tel que les cotations.

Activité d’apprentissage :

:Apprendre comment ajoutez des cotes, pour fournir des informations détaillées sur un plan.

Directives :

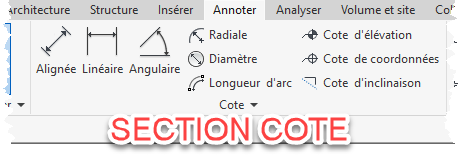

ONGLET DU RUBAN ANNOTER

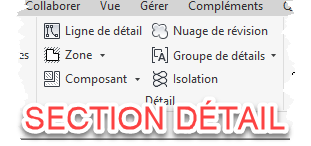

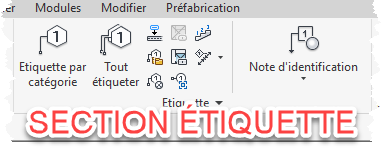

N.B. Pour le moment, nous allons nous utiliser les cotes, le texte et les étiquettes. Pour la partie détail, nous allons l’approfondir plus tard dans le parcours lorsque nous allons faire une coupe de mur.

AJOUT DE COTES

SUITE À LA VISUALISATION DU VIDÉO : VIDEO COTATION, VOICI CI-DESSOUS UN RÉSUMÉ DES DIFFÉRENTES MÉTHODE POUR COTER UN PLAN QUE VOUS POURREZ CONSERVER DANS VOS NOTES DE COURS

INSERTION DE COTES liNÉAIRES

1. Cliquez sur l'onglet Annoter le groupe de fonctions Cote (Linéaire).

2. Placez le pointeur sur le point de référence d'un élément (un mur ou une ligne, par exemple) ou à l'intersection de références (un joint entre 2 murs, par exemple).

3. Le point de référence est mis en surbrillance pour indiquer que vous pouvez y placer la cote. Appuyez sur la touche Tab pour passer d'un point de référence d'intersections à l'autre.

Vidéo: sur les cotations

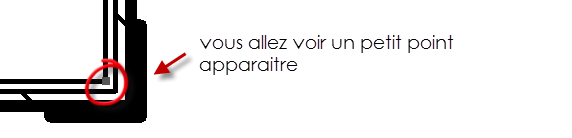

N.B. Parfois le point qui apparait est très subtil au travers des lignes

4. Cliquez pour indiquer la référence.

5. Placez le pointeur à l'endroit souhaité sur le point de référence suivant et cliquez.

6. Lorsque vous déplacez le pointeur, une ligne de cote s'affiche. Vous pouvez continuer à sélectionner d'autres références.

7. Après avoir sélectionné un deuxième point de référence, appuyez sur la barre d'espacement pour aligner la cote sur l'axe vertical ou horizontal.

8. Une fois le dernier point de référence atteint, éloignez le pointeur du dernier élément, puis cliquez.

9. La cote s'affiche.

COTES DE LIGNE DE BASE ET COTATIONS ORDONNÉES

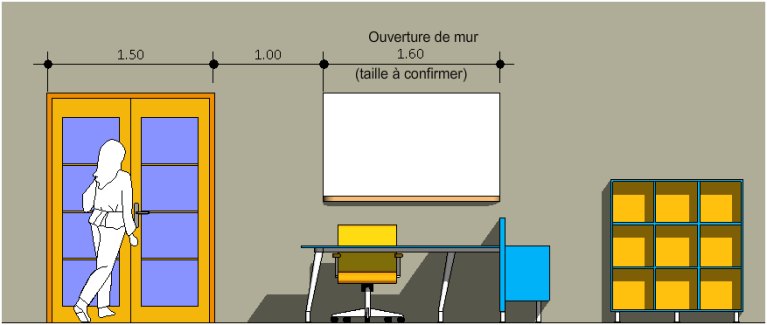

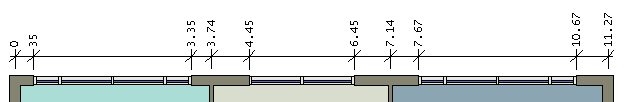

Les cotes de lignes de base correspondent à plusieurs cotes mesurées à partir d'une ligne de base identique. (VOIR IMAGE CI-DESSOUS)

Les cotations ordonnées mesurent la distance perpendiculaire comprise entre un point d'origine, appelé référence, et un élément. En conservant des décalages précis entre les caractéristiques et la référence, elles évitent que des erreurs soient amplifiées. (VOIR IMAGE CI-DESSOUS)

1. Vous pouvez créer des cotes de lignes de base et des cotations ordonnées pour les styles de cotations linéaires. (Les styles de cotations linéaires incluent les cotes alignées, les cotes horizontales et les cotes verticales.)

2. Pour créer une cote de ligne de base ou une cotation ordonnée pour ces styles de cotations linéaires, vous devez modifier le paramètre Type de chaîne de cote.

Ce paramètre étant un paramètre de type, il est conseillé de créer un style de cotation ordonnée linéaire ou un style de cote de ligne de base de sorte que les modifications du paramètre n'aient aucune incidence sur les cotes continues du projet. )

COTES ANGULAIRES

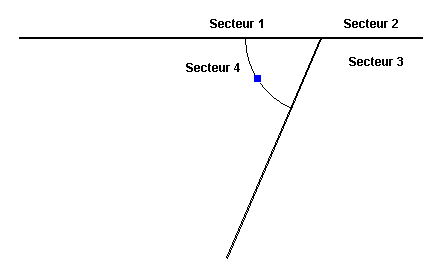

Vous pouvez placer des cotes angulaires sur plusieurs points de référence partageant une intersection. Vous ne pouvez pas faire glisser l'arc de la cote de façon à afficher un cercle entier.

1. Cliquez sur l'onglet Annoter le groupe de fonctions Cote (Angulaire).

2. Placez le pointeur sur un composant et cliquez afin de créer un point de départ pour la cote.

CONSEIL

Vous pouvez changer de point de référence pour la cote entre une face de mur et un axe de mur en appuyant sur la touche Tab.

3. Placez le pointeur sur un composant non parallèle au premier et cliquez.

CONSEIL

Il est possible de sélectionner plusieurs points de référence pour la cote. Chaque élément auquel vous appliquez une cote doit passer par un point commun. Si, par exemple, vous décidez de créer une cote angulaire comportant plusieurs points de référence parmi 4 murs, tous les murs doivent avoir un point commun.

4. Placez le pointeur sur un composant non parallèle au premier et cliquez.

5. Lorsque la cote est redimensionnée correctement, cliquez pour la placer.

COTES RADIALES

1. Cliquez sur l'onglet Annoter le groupe de fonctions Cote (Radiale).

2. Placez le pointeur sur l'arc et cliquez; Une cote temporaire s'affiche.

CONSEIL

Vous pouvez changer de point de référence pour la cote entre une face de mur et un axe de mur en appuyant sur la touche Tab.

3. Cliquez à nouveau pour placer la cote permanente.

AJOUT DE TESTE À UNE VALEUR DE COTE OU AU LIBELLÉ TESTE D'ÉGALITÉ

1. Vous pouvez ajouter du texte supplémentaire au-dessus, en dessous ou des deux côtés d'une valeur de cote permanente ou d'un libellé Texte d'égalité (EQ).

2. Dans la zone de dessin, sélectionnez la cote à modifier.

3. Cliquez sur la valeur de la cote ou sur le libellé Texte d'égalité.

4. Dans la boîte de dialogue Texte de la cote, dans le champ Valeur de la cote, sélectionnez Utiliser la valeur réelle.

5. Dans les champs Au-dessus, Au-dessous, Préfixe et Suffixe, entrez le texte que vous souhaitez afficher.

CONSEIL

Entrez le texte uniquement dans les champs requis.

6. Cliquez sur OK.

REMPLACEMENT D'UNE VALEUR DE COTE PERMANENTE OU D'UN LIBELLÉ TEXTE D'ÉGALITÉ

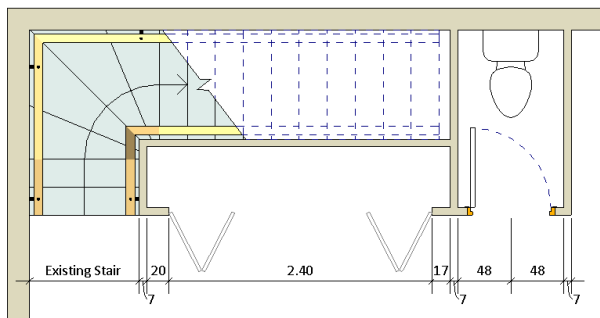

1. Vous pouvez remplacer une valeur de cote permanente ou un libellé Texte d'égalité (EQ) par du texte personnalisé, comme illustré dans l'image a droite.

2. Vous pouvez également remplacer une valeur de cote par des variations dans une classe d'élément, comme illustré dans la figure ci-dessous.

3. Vous ne pouvez pas remplacer une valeur de cote permanente ou un libellé Texte d'égalité (EQ) par une valeur numérique.

Pour remplacer la valeur d'une cote ou un libellé Texte d'égalité

4. Dans la zone de dessin, sélectionnez la cote à modifier.

5. Cliquez sur la valeur de la cote ou sur le libellé Texte d'égalité.

6. Dans la boîte de dialogue Texte de la cote, dans le champ Valeur de la cote, sélectionnez Remplacer par le texte.

7. Dans la zone de texte, entrez le texte que vous souhaitez afficher.

8. Si vous le souhaitez, entrez du texte dans les champs Au-dessus et/ou Au-dessous.

9. Cliquez sur OK.

ANNOTER UN PLAN SOUS REVIT

BUT :

Se familiariser avec les différents types de cotation que vous offre le logiciel Revit

Activité d’apprentissage :

À l’aide d’un projet fourni par l’enseignant, vous devrez expérimenter les différents types de cotation sur différents dessin.

COMMANDE :

EXERCICE SUR: ( COTATION )

1. Télécharger le projet suivant pour débuter:

2. Dans l’arborescence du projet, ouvrir la partie coupe et vous verrez 6 coupes différentes soit, A, B, C, D, E ET F

3. Ajuster vorte vue sur "Coupe (Vue a Coter) (A)" avant de débuter.

TÉLÉCHARGER

PROJET : EXERCICE DE COTATION

4. À l’aide des feuilles fournies, vous devrez coter le plan identique à votre exemple.

5. Faites attention aux directives au bas de la page, elles vous indiquent quel type de cote utiliser et surtout quelles options.

VOICI LA LISTE DES TYPES DE COTE QUE VOUS ALLER PRATIQUER

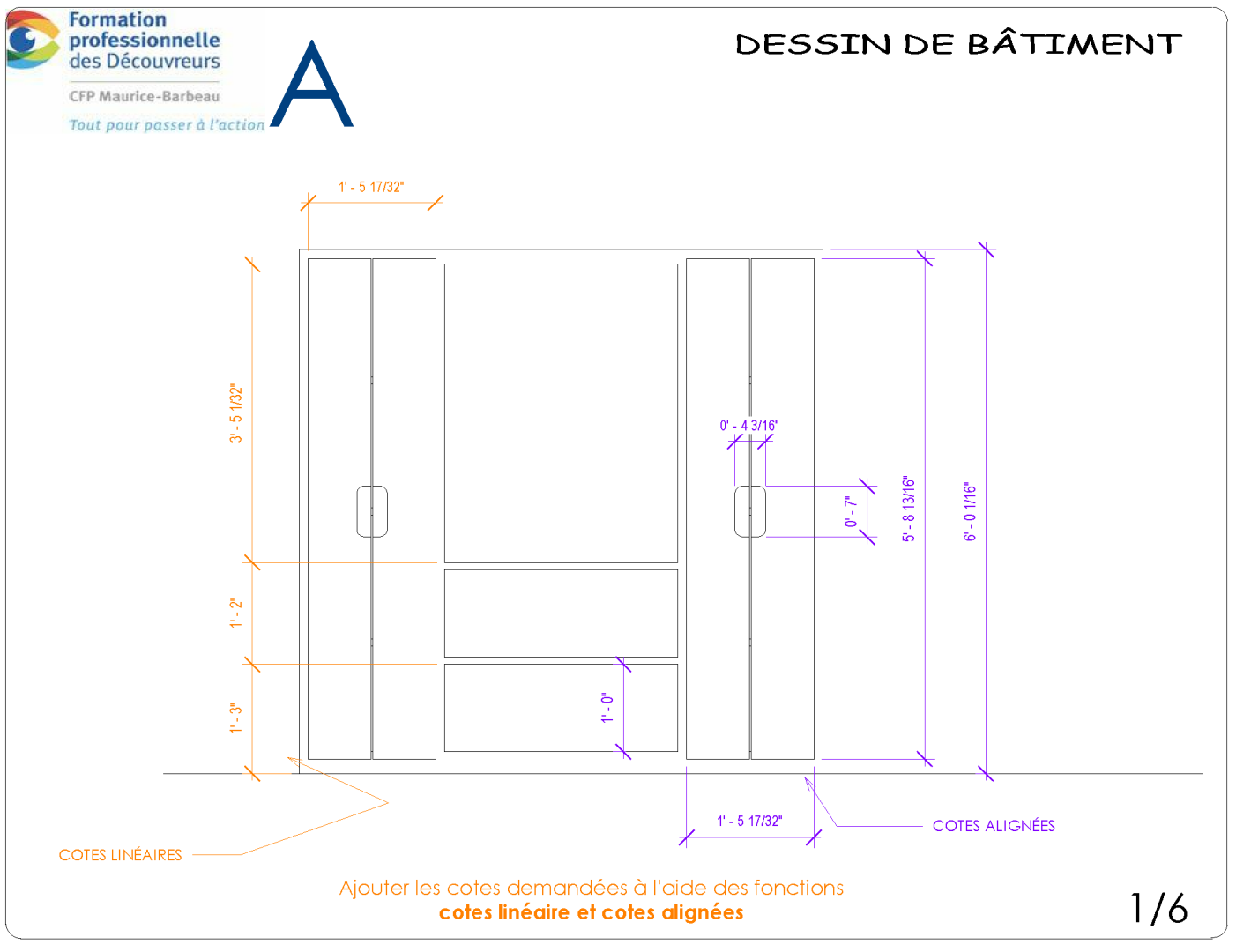

A. COTES LINÉAIRES ET COTES ALIGNÉES.

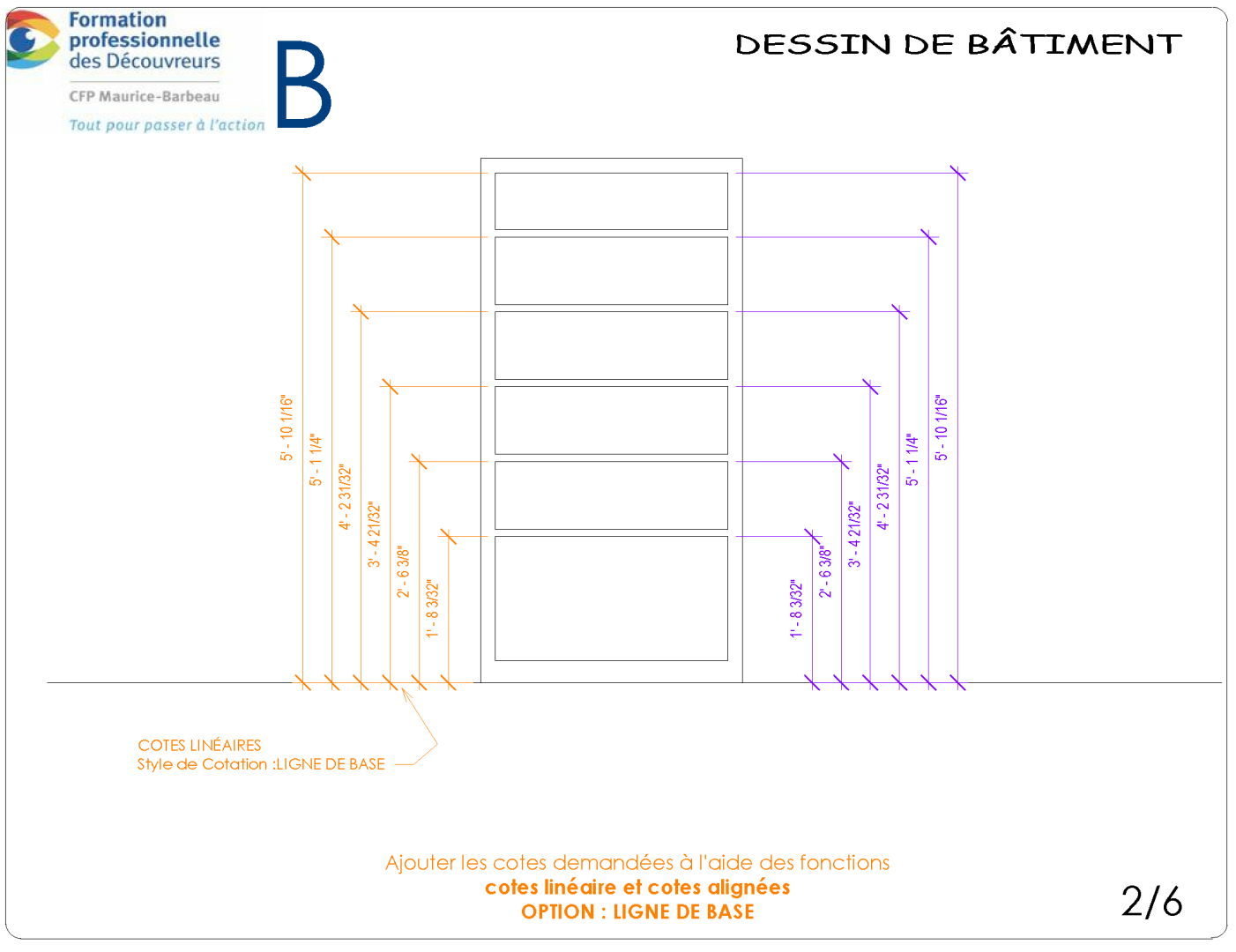

B. COTES LINÉAIRES ET COTES ALIGNÉES - LIGNE DE BASE

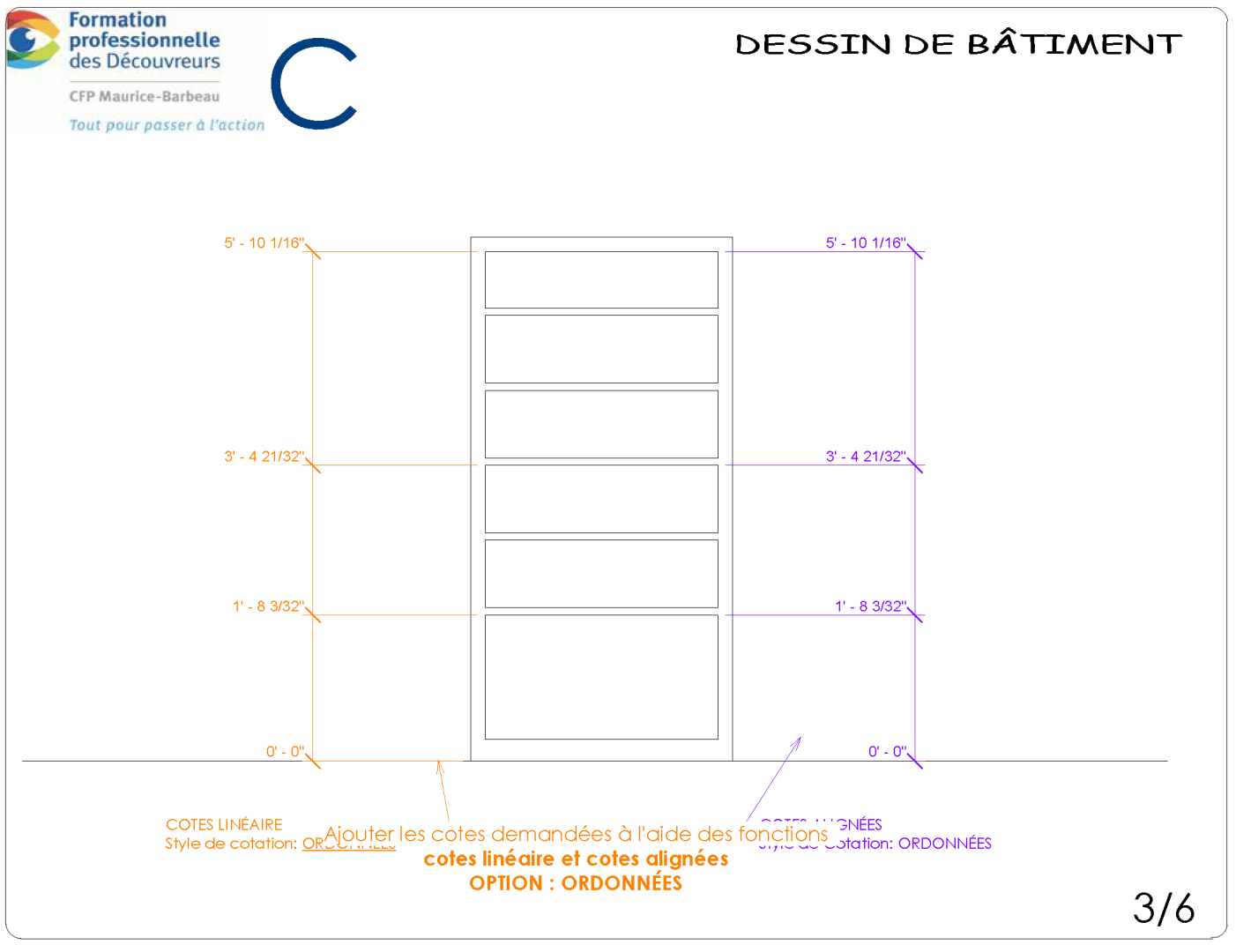

C. COTES LINÉAIRES ET COTES ALIGNÉES - ORDONNÉES

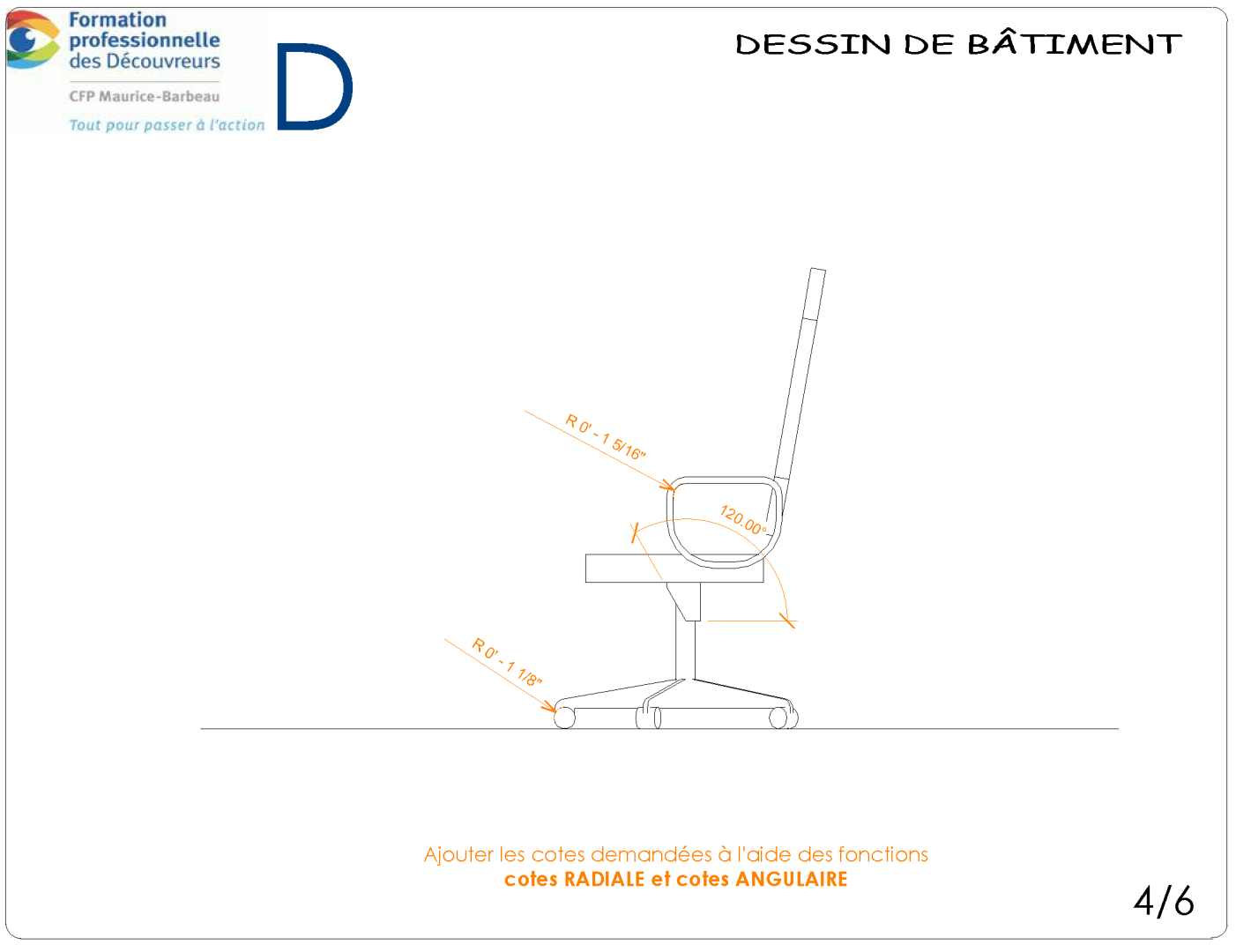

D. ANGULAIRES ET RADIALES

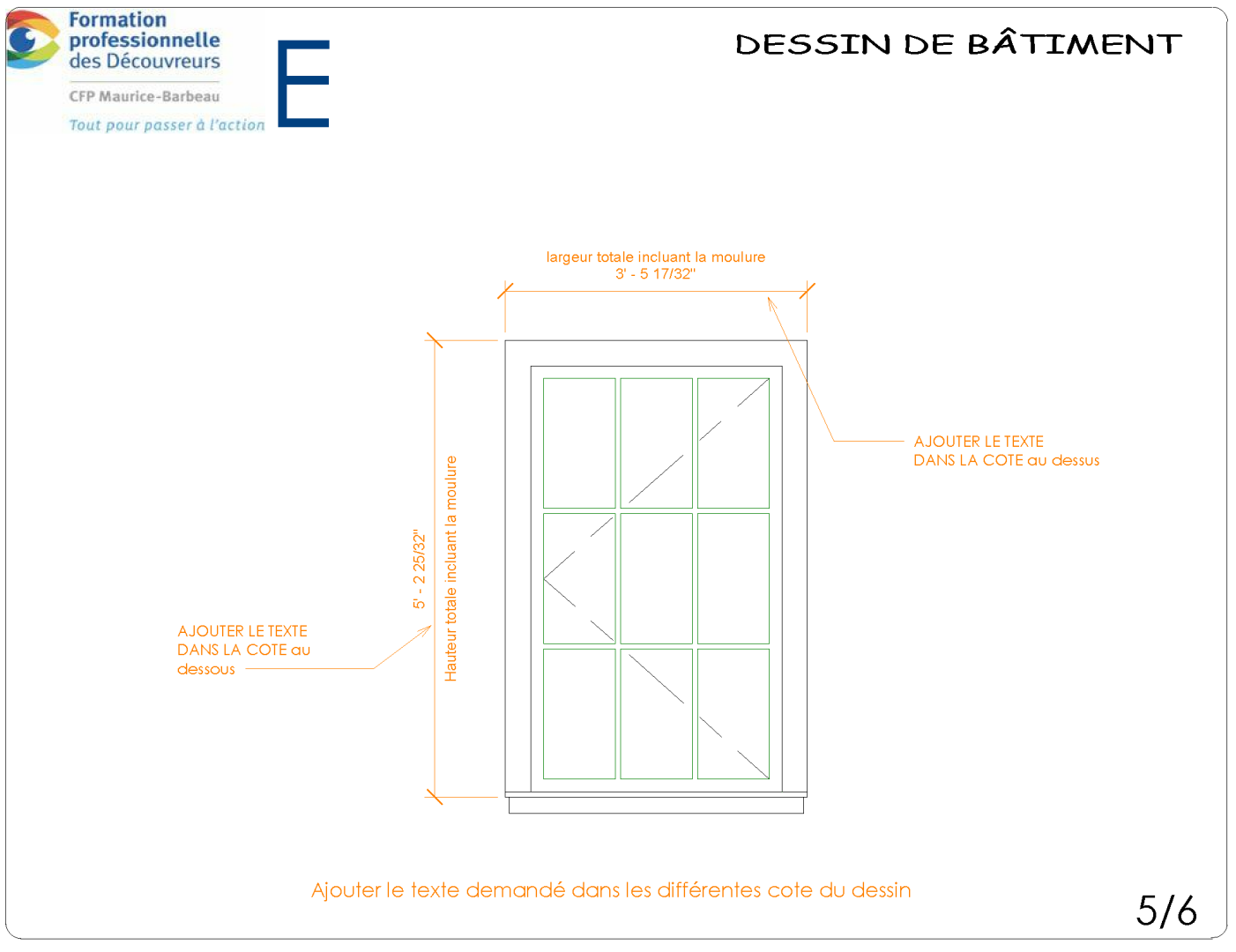

E. AJOUT DE TEXTE A UNE COTE

F. REMPLACEMENT D’UNE VALEUR DANS LA COTE
