Revit de base

‹ › ×

DESSIN DE BÂTIMENT 5250

les fonctions de base sous revit

‹ ›

UTILISATION DE BASE DE REVIT (ÉTAPE # 2)

DÉPLACEMENT D'UN ÉLÉMENT

BUT :

être capable de déplacer des éléments revit

Activité d’apprentissage :

Vous allez découvrir comment exécuter des tâches de Revit Architecture communes à tous les projets.

Directives :

1 -Toujours à l’aide du projet exécution de tâches courantes, faites défiler la vue afin de voir les fenêtres qui se trouvent sur le mur arrière de la pièce.

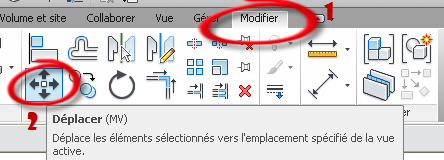

2 -Sélectionner la fenêtre de gauche et, dans le groupe de fonction Modifier, cliquer sur déplacer.

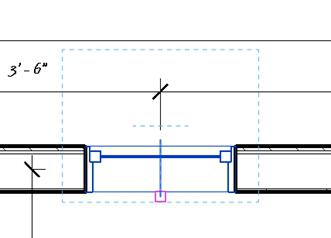

3 - Sélectionner le centre de la fenêtre (Voir image ci-dessous) et déplacer vers la droite de 2’-0"

4 - Vous pouvez déplacer un élément de deux façons,

•La première étant de spécifier un point de départ et un point d’arrivé en cliquant à deux endroit différent dans la zone de dessin. (vous pouvez utiliser cette méthode pour placer un meuble dans un pièce par exemple) Moins précis

•La deuxième est de cliquer une première fois sur l’objet à déplacer et ensuite, lui donner la direction de son déplacement puis entrer les donnée au clavier. Dans notre cas nous voulons une distance précise, alors nous allons le spécifier à revit.

N.B.

Revit ne gère pas les dimensions comme Autocad, revit reconnait par défaut les pieds.Alors si vous entrez 2 + enter.. revit reconnait 2 pieds.

Si vous voulez entrer 24’’ vous devez entrer un zéro avant pour lui spécifier qu’il y a zéro pied

0_24 ( _ étant un espace) ou bien ajouter le symbole ( " ) après les chiffres (24").

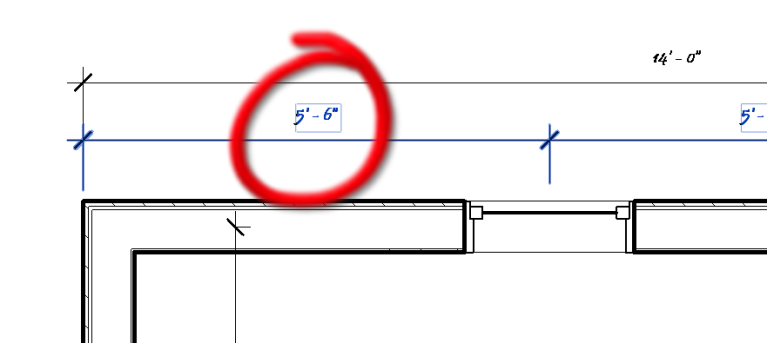

À cette étape le résultat devrait vous donner ceci :
