Revit de base

COMMANDE RÉSEAU

BUT :

Être en mesure de faire des réseaux de différents éléments

Activité d’apprentissage :

Vous allez découvrir comment utiliser la commande RÉSEAU. À l’aide d’un projet fourni par l’enseignant, vous vous entrainerez à utiliser la fonction RÉSEAU dans différentes situations.

COMMANDE :

COMMANDE RÉSEAU Définition:

L'outil Réseau permet de créer un réseau linéaire ou radial d'éléments sélectionnés.

Utilisez l'outil Réseau pour créer plusieurs occurrences (regroupement linéaire ou radial d’un même dessin) d'un ou de plusieurs éléments et les manipuler simultanément. Les éléments de réseau peuvent appartenir à un groupe. Vous pouvez donc ajouter ou supprimer des éléments du groupe.

Réseau radial

Réseau linéaire

REMARQUE

Les réseaux ne sont pas pris en charge pour la plupart des symboles d'annotation.

EXERCICE SUR: ( ALIGNER )

1. Utiliser le même projet déjà ouvert a l'étape présédant:

Ajuster vorte vue sur (niveau 1 en plan) avant de débuter.

TÉLÉCHARGER

PROJET : COMMANDE DE BASE

Les éléments d'un réseau peuvent suivre une ligne (réseau linéaire) ou un arc (réseau radial). Lors de la création d'un réseau, utilisez l'une des méthodes suivantes pour indiquer la distance entre les éléments :

• Indiquez la distance comprise entre le premier et le second élément. (Utilisez l'option Déplacer vers 2ème.) Tous les éléments suivants utilisent le même espacement.

• Indiquez la distance comprise entre le premier et le dernier élément. (Utilisez l'option Déplacer vers Dernier.) Tous les éléments restants sont espacés uniformément.

CRÉATION D'UN RÉSEAU LINÉAIRE

1. Effectuez l'une des opérations suivantes :

• Sélectionnez les éléments à copier dans un réseau, puis cliquez sur l'onglet Modifier | <Elément> le groupe de fonctions Modifier (Réseau).

• Cliquez sur l'onglet Modifier le groupe de fonctions Modifier (Réseau), sélectionnez les éléments à copier dans un réseau, puis appuyez sur la touche Entrée.

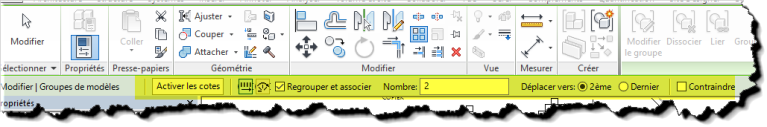

2. Dans la barre des options, cliquez sur

(Linéaire).

3. Effectuez l'une des opérations suivantes :

x Regrouper et associer : inclut chaque membre du réseau dans un groupe.

Si cette option n'est pas activée, Revit Architecture crée le nombre spécifié de copies sans les regrouper. Une fois placée, chaque copie agit de manière indépendante.

x Nombre : indique le nombre total de copies (des éléments sélectionnés) dans le réseau.

Déplacer vers:

x 2ème : spécifie l'espacement entre chaque élément du réseau. Les autres éléments du réseau s'affichent après le second élément.

x Dernier : spécifie la portée totale du réseau. Les éléments du réseau sont espacés uniformément entre le premier et le dernier élément.

x Contraindre : limite le mouvement des éléments en X et en Y

REMARQUE

Vous ne pouvez pas regrouper des composants de détail et des composants de modèle.

4. Si vous avez sélectionné Déplacer vers 2ème, placez les éléments du réseau de la façon suivante :

a) Cliquez dans la zone de dessin pour placer un point de départ de mesure.

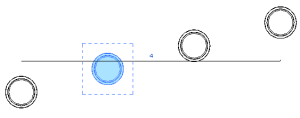

b) Déplacez le pointeur de la distance souhaitée pour l'espacement des éléments. Une case s'affiche au déplacement du pointeur. Elle indique la taille des éléments sélectionnés. La case se déplace aux points d'accrochage. Une cote s'affiche entre l'emplacement indiqué par le premier clic et la position actuelle du pointeur.

c) Cliquez à nouveau pour placer le deuxième élément ou tapez une cote et appuyez sur Entrée.

5. Si vous avez sélectionné Déplacer vers Dernier, placez les éléments du réseau de la façon suivante :

a) Cliquez dans la zone de dessin pour placer un point de départ de mesure.

b) Déplacez le pointeur à l'emplacement souhaité pour le dernier élément du réseau. Une case s'affiche au déplacement du pointeur. Elle indique la taille des éléments sélectionnés. La case se déplace aux points d'accrochage. Une cote s'affiche entre l'emplacement indiqué par le premier clic et la position actuelle du pointeur.

c) Cliquez à nouveau pour placer le dernier élément ou indiquez une cote et appuyez sur Entrée.

d) Si vous avez sélectionné Regrouper et associer dans la barre des options, une case contenant le nombre de copies à créer dans le réseau s'affiche. Au besoin, modifiez ce nombre et appuyez sur Entrée.

Revit Architecture crée le nombre spécifié de copies des éléments sélectionnés et les place selon l'espacement requis.

EXEMPLE

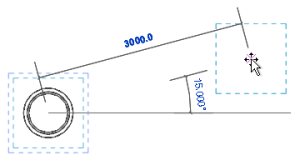

Positionnement des p
remier et deuxième éléments d'un réseau linéaire

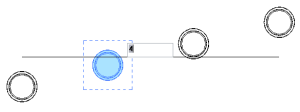

Spécification du nombre d'éléments d'un réseau

Réseau linéaire complet

CRÉATION D'UN RÉSEAU RADICAL

1. Sélectionnez un ou plusieurs éléments à copier dans un réseau.

2. Cliquez sur l'onglet Modifier | <Elément> le groupe de fonctions Modifier (Réseau).

3. Dans la barre des options, cliquez sur(Radial).

CONSEIL:

Lorsque vous créez un réseau radial, les étapes sont similaires à la rotation d'un élément et à sa copie.

4. Sélectionnez les options souhaitées, comme décrit dans la procédure de création d'un réseau linéaire.

5. Repositionnez le contrôle du centre de rotation (

) à l'emplacement de votre choix en le faisant glisser ou en cliquant sur Centre de rotation: Placer dans la barre des options, puis cliquez pour sélectionner un emplacement

6. Les éléments du réseau sont placés autour d'un arc mesuré à partir de ce point. Dans la plupart des cas, vous allez vouloir éloigner le contrôle du centre de rotation du centre des éléments sélectionnés en le faisant glisser ou en le repositionnant. Le contrôle s'accroche aux points et lignes d'intérêt, tels que les murs et les intersections de murs et de lignes. Vous pouvez aussi le positionner dans un espace ouvert.

7. Déplacez le pointeur vers la position qui marquera le départ de l'arc du réseau radial. Une ligne rayonne du centre de rotation vers la position du pointeur.

8. Cliquez pour positionner le premier rayon de rotation. Si le curseur s'accroche lors de la spécification du premier rayon, la ligne d'accrochage pivote avec la zone d'aperçu et s'accroche aux angles de l'écran lors du placement du second rayon.

9. Déplacez le curseur pour placer le second rayon de rotation.

REMARQUE:

Si vous souhaitez indiquer l'angle de rotation plutôt que le dessiner, spécifiez une valeur d'angle dans la barre des options et appuyez sur Entrée. Ignorez les étapes restantes.

10. Une autre ligne s'affiche pour indiquer le rayon. Une cote angulaire temporaire s'affiche au cours de la rotation, et un aperçu représente la rotation de la sélection.

11. Cliquez pour placer le second rayon et terminer le réseau.

12. Si vous avez sélectionné Déplacer vers 2ème dans la barre des options, le deuxième rayon de rotation définit l'emplacement du deuxième élément du réseau. Les autres éléments du réseau sont placés selon le même espacement.

13. Si vous avez sélectionné Déplacer vers Dernier dans la barre des options, le deuxième rayon de rotation définit l'emplacement du dernier élément du réseau. Les autres éléments du réseau sont espacés uniformément entre le premier et le dernier élément.

14. Si vous avez sélectionné Regrouper et associer dans la barre des options, des contrôles apparaissent sur le réseau radial. Pour redimensionner l'angle de l'arc, utilisez les contrôles des extrémités. Pour déplacer le réseau, utilisez le contrôle du milieu. Pour redimensionner le rayon du réseau, utilisez le contrôle supérieur.

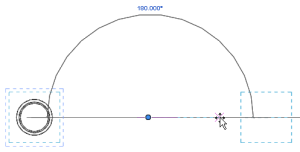

Dessin de l'arc du réseau radial

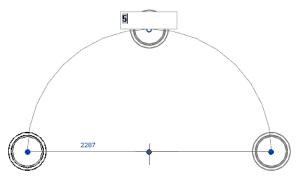

Spécification du nombre d'éléments d'un réseau

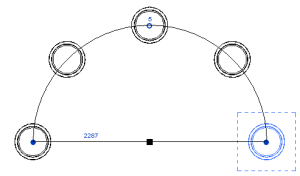

Réseau radial complet

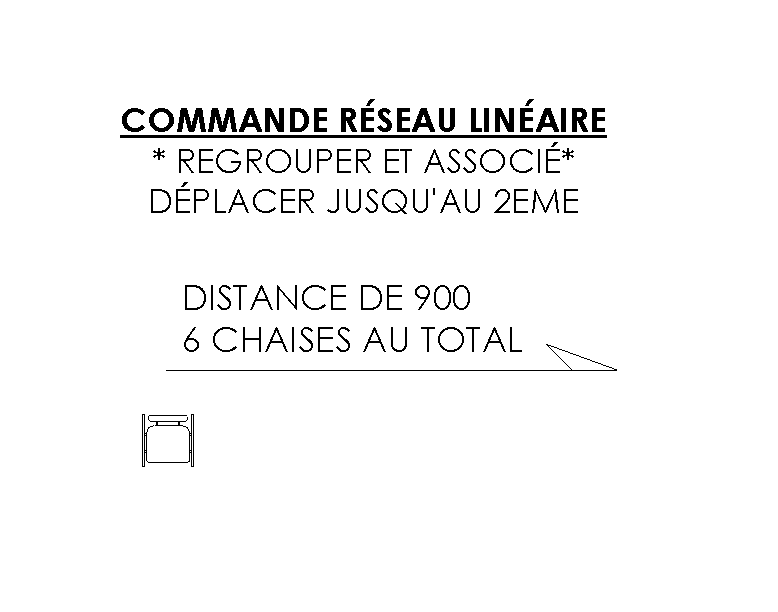

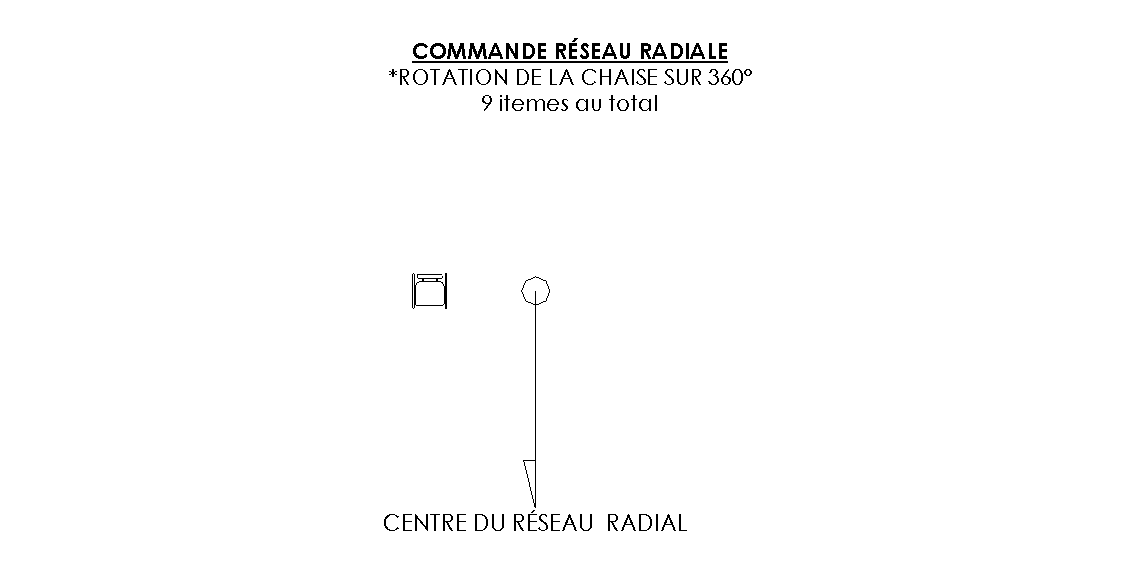

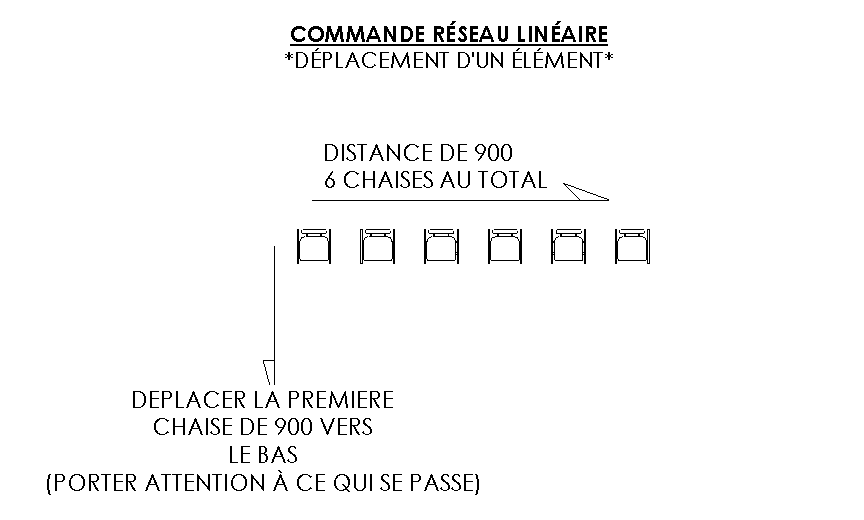

À faire dans votre Projet les deux exercices suivant:
