Revit de base

‹ › ×

DESSIN DE BÂTIMENT 5250

les fonctions de base sous revit

‹ ›

UTILISATION DE BASE DE REVIT (ÉTAPE # 2)

COMMANDE DÉCALER

BUT :

Être en mesure de décaler différents éléments.

Activité d’apprentissage :

Vous allez découvrir comment utiliser la commande DÉCALER. À l’aide d’un projet fourni par l’enseignant, vous vous entrainerez à utiliser la fonction DÉCALER dans différentes situations.

COMMANDE :

COMMANDE DECALER Définition:

L'outil DÉCALAGE permet de copier ou déplacer une ligne de modèle, une ligne de détail, une poutre ou un mur sélectionné, d'une distance donnée perpendiculairement à leur longueur. Il peut être appliqué à un élément en particulier ou à une chaîne d'éléments appartenant à une même famille. Pour définir la distance de décalage, faites glisser le ou les éléments sélectionnés ou entrez une valeur.

Les restrictions suivantes s'appliquent à l'outil Décalage

 Vous pouvez décaler les lignes, les poutres et les contreventements uniquement dans leur plan de construction. Si, par exemple, vous esquissez une ligne de modèle dont le plan de construction est défini sur Plan d'étage : Niveau 1, vous pouvez décaler cette ligne uniquement dans la vue en plan.

 Vous ne pouvez pas décaler les murs créés en tant que familles « in situ ».

 Vous ne pouvez pas décaler les éléments d'une vue perpendiculaire à leur plan de déplacement. Par exemple, il est impossible de décaler un mur dans une vue d'élévation.

EXERCICE SUR: ( DÉCALER )

1. Utiliser le même projet déjà ouvert a l'étape présédant:

Ajuster vorte vue sur (niveau 1 en plan) avant de débuter.

2. Cliquez sur l'onglet Modifier le groupe de fonctions Modifier ( DÉCALER ).

TÉLÉCHARGER

PROJET : COMMANDE DE BASE

3. Dans la barre des options, sélectionnez la méthode de définition du décalage :

Pour faire glisser l'élément sélectionné à la distance souhaitée. Procédez de la façon suivante... Choisissez Graphique.

Pour entrer une valeur de décalage. Procédez de la façon suivante... Choisissez numérique. Entrez un nombre positif dans la case Décalage.

4. Pour créer des copies de l'élément sélectionné à décaler, sélectionnez copier dans la barre des options. Si vous avez choisi Graphique à l'étape précédente, vous pouvez effectuer cette opération en appuyant sur la touche Ctrl pendant que vous déplacez le pointeur.

5. Sélectionnez l'élément ou la chaîne à décaler.

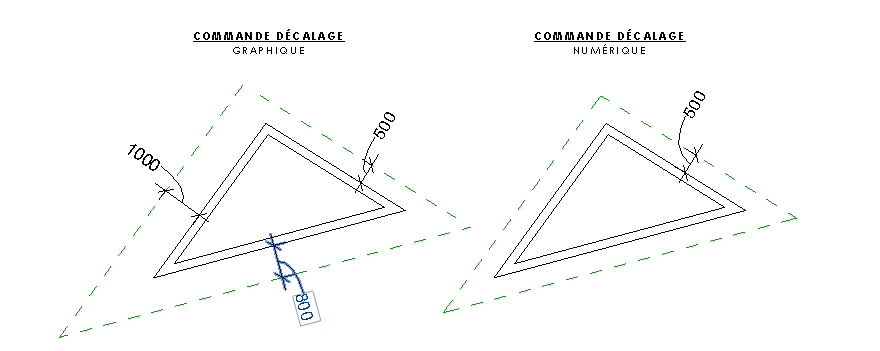

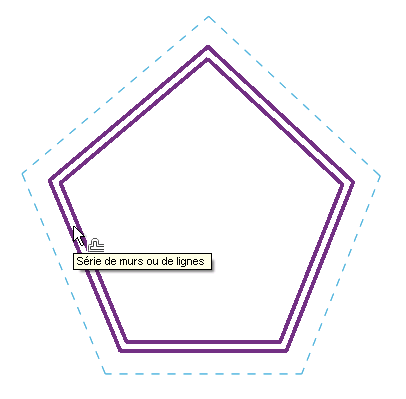

6. Si vous avez défini la distance de décalage avec l'option numérique, une ligne d'aperçu s'affiche à cette distance des éléments en surbrillance du côté où se trouve le pointeur, comme dans l'illustration.

Curseur sur la face intérieure du mur.

Curseur sur la face extérieure du mur.

7.Au besoin, déplacez le pointeur pour afficher la ligne d'aperçu à la distance de décalage souhaitée, puis cliquez pour déplacer l'élément ou la chaîne à cet emplacement ou pour y placer une copie. Si vous avez choisi l'option Graphique, sélectionnez l'élément en surbrillance, puis faites-le glisser à la distance souhaitée avant de cliquer à nouveau. Au déplacement de l'élément, une cote de repérage s'affiche et vous pouvez entrer une distance de décalage spécifique.

DÉCALER EN PLAN

Dans le projet Exécution de tâches courantes.rvt, tentez un décalage, avec deux méthodes différentes; soit la méthode graphique et la méthode numérique.
