Revit de base

‹ › ×

DESSIN DE BÂTIMENT 5250

les fonctions de base sous revit

‹ ›

UTILISATION DE BASE DE REVIT (ÉTAPE # 2)

COMMANDE COPIER

BUT :

Être en mesure de copier différents éléments

Activité d’apprentissage :

Vous allez découvrir comment utiliser la commande COPIER. À l’aide d’un projet fourni par l’enseignant, vous vous entrainerez à utiliser la fonction COPIER dans différentes situations.

COMMANDE :

COMMANDE COPIER Définition:

L'outil Copier, vous copiez un ou plusieurs éléments sélectionnés et placez immédiatement les copies dans le dessin.

Il est différent de l'outil Copier dans le Presse-papiers. Utilisez l'outil Copier pour copier un élément sélectionné que vous souhaitez positionner immédiatement, dans la même vue par exemple. Utilisez l'outil Copier dans le Presse-papiers lorsque vous devez changer de vue avant de positionner les copies, par exemple.

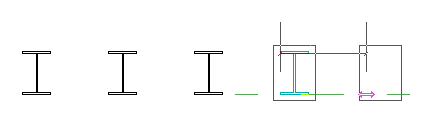

Élément déplacé et copié plusieurs fois

EXERCICE SUR: ( COPIER )

1. Utiliser le même projet déjà ouvert a l'étape présédant:

Ajuster vorte vue sur (niveau 1 en plan) avant de débuter.

2. Cliquez sur l'onglet Modifier le groupe de fonctions Modifier ( Copier ), sélectionnez les éléments à copier, puis appuyez sur la touche Entrée.

Cliquez une fois dans la zone de dessin pour commencer à déplacer les éléments et à les copier.

TÉLÉCHARGER

PROJET : COMMANDE DE BASE

3. Éloignez le curseur des éléments d'origine et dirigez-le vers l'emplacement où vous souhaitez positionner la copie.

4. Cliquez pour placer la copie, ou entrez une valeur pour la cote de repérage.

5. Continuez à placer d'autres éléments ou appuyez sur Echap pour quitter l'outil Copier.

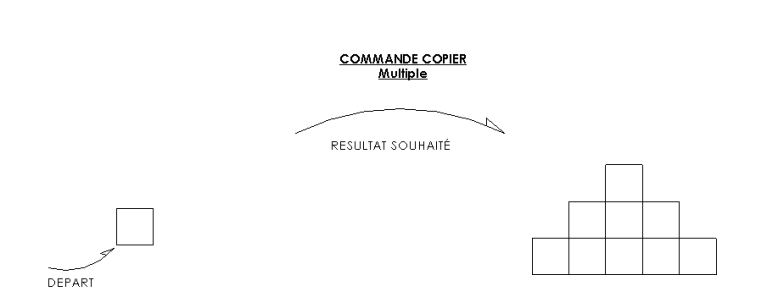

6. Si vous savez que vous avez à copier l’élément plusieurs fois, sélectionner l’option multiple dans la barre des options.

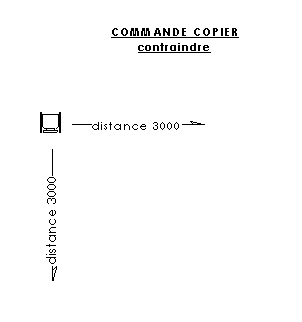

7. Si vous voulez copier seulement dans l’axe des ‘’X’’ ou l’axe des ‘’Y’’ Un peu le même principe que Ortho dans Autocad, vous devez cocher contraindre dans la barre des options.
