Revit de base

‹ › ×

DESSIN DE BÂTIMENT 5250

les fonctions de base sous revit

‹ ›

UTILISATION DE BASE DE REVIT (ÉTAPE # 2)

COMMANDE ROTATION

BUT :

Être en mesure de faire une rotation de différents éléments

Activité d’apprentissage :

Vous allez découvrir comment utiliser la commande ROTATION. À l’aide d’un projet fourni par l’enseignant, vous vous entrainerez à utiliser la fonction ROTATION dans différentes situations.

COMMANDE :

COMMANDE ROTATION Définition:

L'outil Rotation permet de faire pivoter des éléments autour d'un axe. Dans une vue de plan d'étage, de faux-plafond, d'élévation ou de coupe, les éléments pivotent autour d'un axe perpendiculaire à la vue. Dans les vues 3D, l'axe est perpendiculaire au plan de construction de la vue.

Certains éléments ne peuvent pas pivoter autour d'un axe. Par exemple, les murs ne peuvent pas pivoter dans les vues d'élévation. Les fenêtres ne peuvent pas pivoter sans leurs murs.

EXERCICE SUR: ( ROTATION )

1. Utiliser le même projet déjà ouvert a l'étape présédant:

Ajuster vorte vue sur (niveau 1 en plan) avant de débuter.

Pour faire pivoter des éléments

TÉLÉCHARGER

PROJET : COMMANDE DE BASE

2. Effectuez l'une des opérations suiv#s :

- Sélectionnez les éléments à faire pivoter, puis cliquez sur l'onglet Modifier | <Elément> le groupe de fonctions Modifier (Rotation).

- Cliquez sur l'onglet Modifier le groupe de fonctions Modifier (Rotation), sélectionnez les éléments à faire pivoter, puis appuyez sur la touche Entrée.

- Sélectionnez l'option Rotation après placement dans la barre des options lors du placement d'un composant.

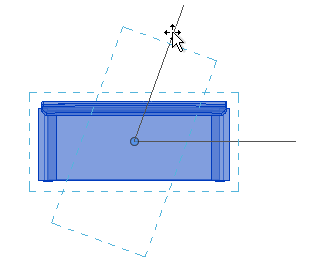

- Le contrôle de rotation ( ) s'affiche au centre de l'élément sélectionné.

REMARQUE

Si vous êtes dans la commande de rotation, le raccourci (R3) active l'option Placer. Si vous n'êtes pas dans la commande de rotation, mais qu'un élément est sélectionné, l'utilisation du raccourci R3 démarre la commande Rotation et active l'option Placer.

3. Si vous le souhaitez, vous pouvez déplacer le centre de rotation en :

- Faisant glisser le contrôle à un nouvel emplacement ;

- Cliquant sur le contrôle, puis sur un nouvel emplacement ;

- En appuyant sur la barre d'espacement, puis sur un nouvel emplacement ;

- En sélectionnant Centre de rotation: Placer dans la barre des options et en cliquant sur un nouvel emplacement.

4. Le contrôle s'accroche aux points et lignes d'intérêt, tels que les murs et les intersections de murs et de lignes. Vous pouvez aussi le déplacer vers un espace libre

REMARQUE

Si vous cliquez sur Centre de rotation: par défaut dans la barre des options, vous réinitialisez le centre de rotation sur la position par défaut.

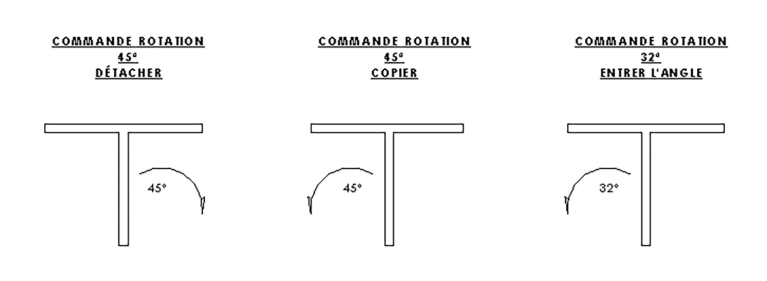

5. Dans la barre des options, sélectionnez l'une des options suivantes :

- Détacher : sélectionnez cette option pour rompre le lien existant entre l'élément sélectionné et d'autres éléments avant d'effectuer la rotation. Elle peut s'avérer utile lorsque, par exemple, vous souhaitez faire pivoter un mur joint à un autre mur.

- Copier : sélectionnez cette option pour faire pivoter une copie de l'élément sélectionné. L'élément d'origine reste « in situ ».

- Angle : spécifiez l'angle de rotation et appuyez sur la touche Entrée. Revit Architecture effectue la rotation selon l'angle spécifié. Ignorez les étapes restantes.

6. Cliquez pour spécifier le rayon de début de la rotation. Une ligne s'affiche pour indiquer le premier rayon. Si le curseur s'accroche lors de la spécification du premier rayon, la ligne d'accrochage pivote avec la zone d'aperçu et s'accroche aux angles de l'écran lors du placement du second rayon.

CONSEIL

Vous pouvez également faire pivoter l'élément à l'aide de cotes de repérage. Une fois que vous avez cliqué pour spécifier le rayon de début de la rotation, la cote angulaire s'affiche en gras. Entrez une valeur à l'aide du clavier.

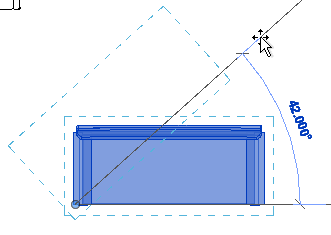

7. Déplacez le curseur pour placer le rayon de fin de la rotation. Une autre ligne s'affiche pour indiquer le rayon. Une cote angulaire temporaire s'affiche au cours de la rotation, et un aperçu représente la rotation de la sélection.

8 . Cliquez pour placer le rayon de fin et terminer la rotation de l'élément sélectionné.

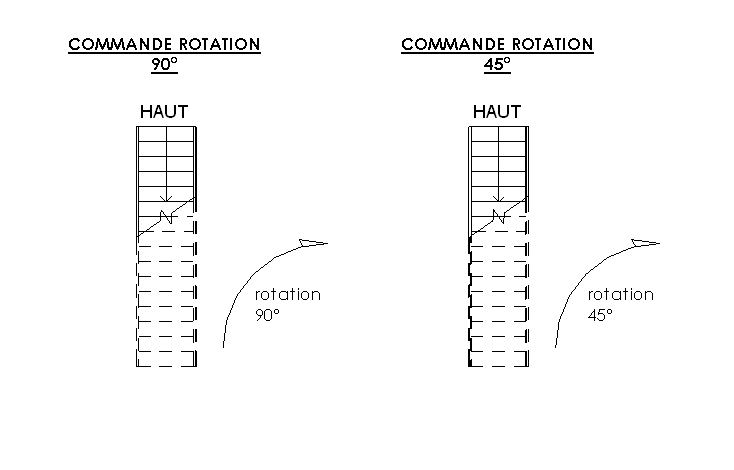

9. Également, à la fin du 2e document, vous aurez des images qui vous réfèrent à l’exercice que vous aurez à faire.

10. Revit Architecture réactive l'outil Modifier et l'élément que vous avez fait pivoter reste sélectionné
