Revit de base

‹ › ×

DESSIN DE BÂTIMENT 5250

les fonctions de base sous revit

‹ ›

UTILISATION DE BASE DE REVIT (ÉTAPE # 2)

COMMANDE AJUSTER

BUT :

Être en mesure de faire l’ajustement de différents éléments

Activité d’apprentissage :

Vous allez découvrir comment utiliser la commande AJUSTER. À l’aide d’un projet fourni par l’enseignant, vous vous entrainerez à utiliser la fonction AJUSTER dans différentes situations.

COMMANDE :

COMMANDE AJUSTER Définition:

L'outils Ajuster et Prolonger pour ajuster ou prolonger un ou plusieurs éléments par rapport à une limite définie par le même type d'élément.

Vous pouvez aussi former un angle à l'aide d'éléments non parallèles, soit en les prolongeant, soit, s'ils coïncident, en les ajustant. Lorsque vous sélectionnez un élément à ajuster, la position du pointeur indique la partie de l'élément à conserver.

Vous pouvez utiliser ces outils avec des murs, des lignes, des poutres ou des contreventements.

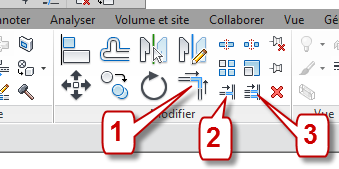

Dans l’onglet Modifier, il existe plus d’une commande dans la catégorie ajuster

1- Ajuster / prolonger en angle

2- Ajuster / Prolonger un seul élément

3- Ajuster / prolonger plusieurs éléments

EXERCICE SUR: ( AJUSTER )

1. Utiliser le même projet déjà ouvert a l'étape présédant:

Ajuster vorte vue sur (niveau 1 en plan) avant de débuter.

2. Effectuez l'une des opérations suivante :

TÉLÉCHARGER

PROJET : COMMANDE DE BASE

Pour, ajuster ou prolonger deux éléments sélectionnés jusqu'à un angle.

Alors, cliquez sur l'onglet Modifier le groupe de fonctions Modifier (1) (Ajuster/Prolonger en angle). Sélectionnez chacun des éléments. Lorsque vous sélectionnez un élément à ajuster pour former un angle, veillez à cliquer sur la partie de l'élément à conserver

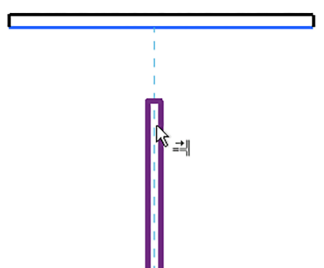

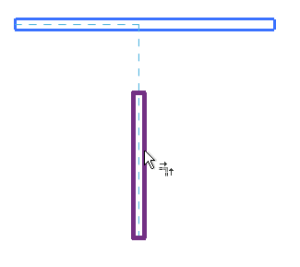

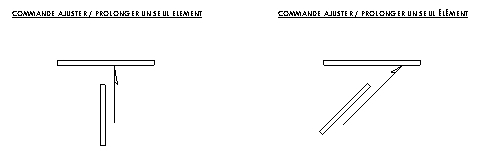

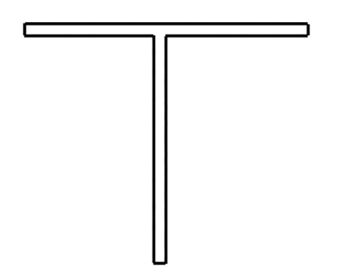

Pour, ajuster ou prolonger un élément jusqu'à la limite définie par un autre élément.

Alors, cliquez sur l'onglet Modifier le groupe de fonctions Modifier (2) (Ajuster/Prolonger un seul élément). Sélectionnez la référence comme limite. Puis sélectionnez l'élément à ajuster ou à prolonger. Si cet élément croise la limite (ou une projection), la partie sur laquelle vous avez cliqué est conservée. La partie de l'autre côté de la limite est ajustée.

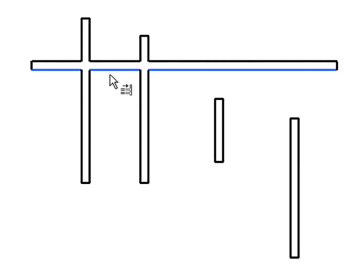

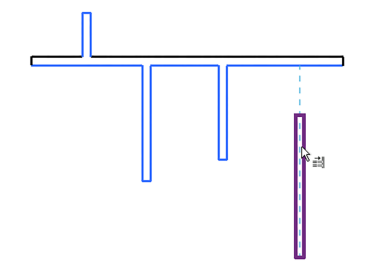

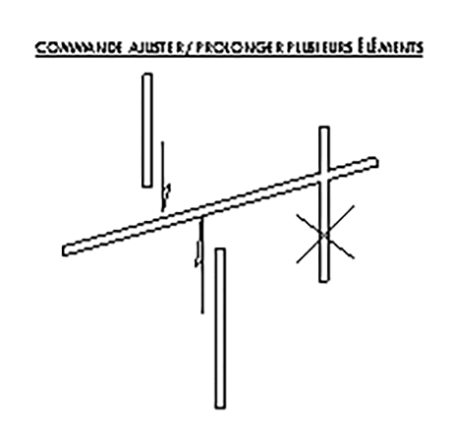

Pour, ajuster ou prolonger plusieurs éléments jusqu'à la limite définie par un autre élément.

Alors, cliquez sur l'onglet Modifier le groupe de fonctions Modifier (3) (Ajuster/Prolonger plusieurs éléments). Sélectionnez la référence comme limite. Puis sélectionnez chacun des éléments à ajuster ou à prolonger. Pour tous les éléments croisant la limite (ou une projection), la partie sur laquelle vous avez cliqué est conservée. La partie de l'autre côté de la limite est ajustée.

3. Poursuivez l'ajustement ou le prolongement d'éléments à l'aide de l'option sélectionnée, ou choisissez une option différente.

REMARQUE

Lorsque l'outil est actif, vous pouvez sélectionner une autre option Ajuster ou Prolonger à tout moment. Vous supprimez ainsi toute sélection initiale effectuée à l'aide de l'option précédente.

4. Pour désactiver l'outil, appuyez sur Echap.

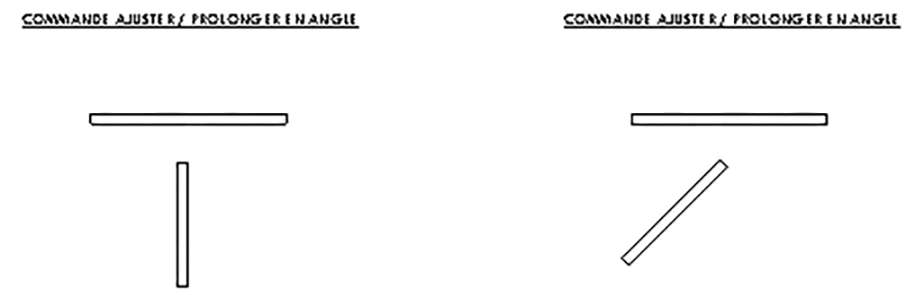

EXEMPLES : Aperçu de l'outil Ajuster/Prolonger en angle
