MODIFICATION DES MOTIFS ET DES STYLES DE LIGNES - CONTRÔLE DES STYLES D'OBJETS

BUT :

Dans cet exercice, vous allez créer un motif de ligne et l'appliquer aux bords de la toiture dans un projet d'exemple. Vous allez ensuite créer un style de ligne pour marquer la ligne de construction à partir de la ligne de propriété.

Directives :

CRÉATION D'UN MOTIF DE LIGNE

1 - Télécharger le projet de base revit, et ouvrire avec Revit .

TÉLÉCHARGER

PROJET DE BASE REVIT

2 - Dans l'arborescence du projet, sous Vues 3D, cliquez deux fois sur {3D}.

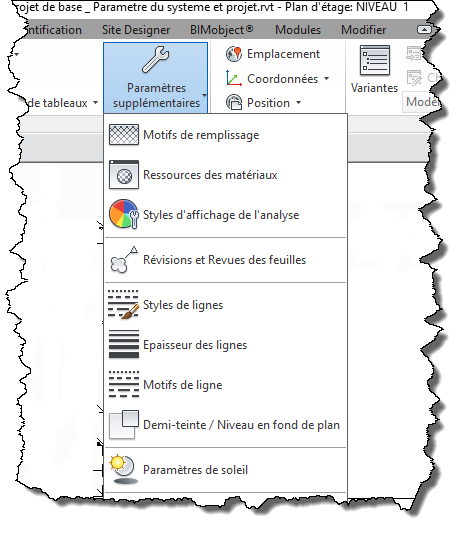

3 - Dans l’onglet Gérer, cliquer sur le groupe déroulant paramètres supplémentaires et choisir motif de lignes

4 - Dans la boîte de dialogue Motifs de ligne, cliquez sur Nouveau.

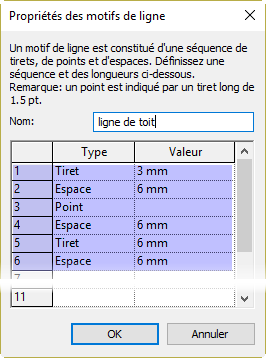

5 - Dans la boîte de dialogue Propriétés des motifs de ligne, entrez le nom ligne de toit.

6 - Spécifiez les types et les valeurs, comme indiqué ci-dessous :

7 - Cliquez sur OK deux fois. Vous pouvez à présent appliquer le motif de ligne que vous avez créé selon l'une des méthodes suivantes :

- Modifiez l'apparence du toit dans une vue spécifique à l'aide des paramètres Visibilité/Graphismes.

- Appliquez la modification à toutes les vues à l'aide des styles d'objets.

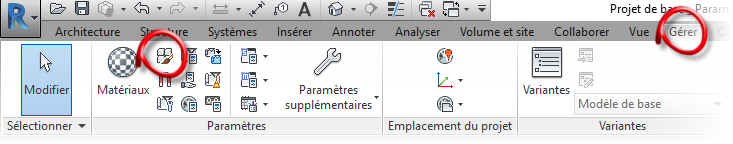

8 - Dans l'onglet Gérer, sur groupe de fonctions Paramètres, puis cliquez sur Styles d'objets.

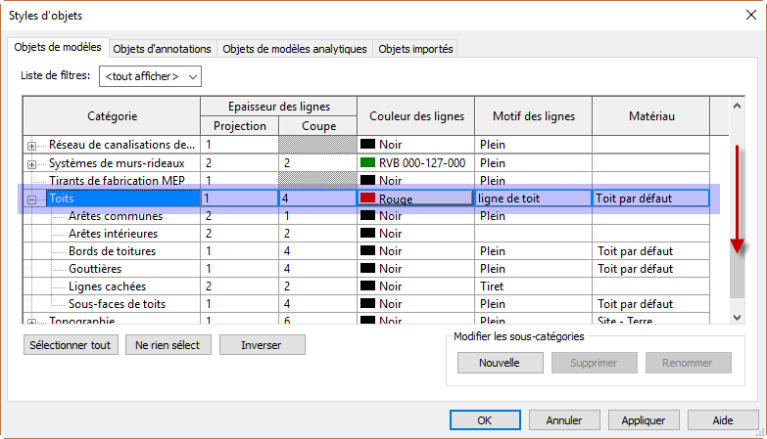

9 - Dans la boîte de dialogue Styles d'objets, sous Catégorie, sélectionnez Toits.

10 - Dans la colonne Couleur des lignes, choisissez le rouge.

11 - Dans la colonne Motif des lignes, sélectionnez ligne de toit.

12 - Cliquez sur OK pour terminer.

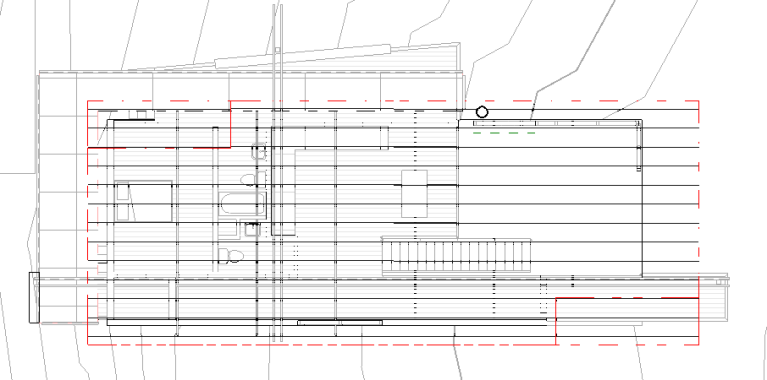

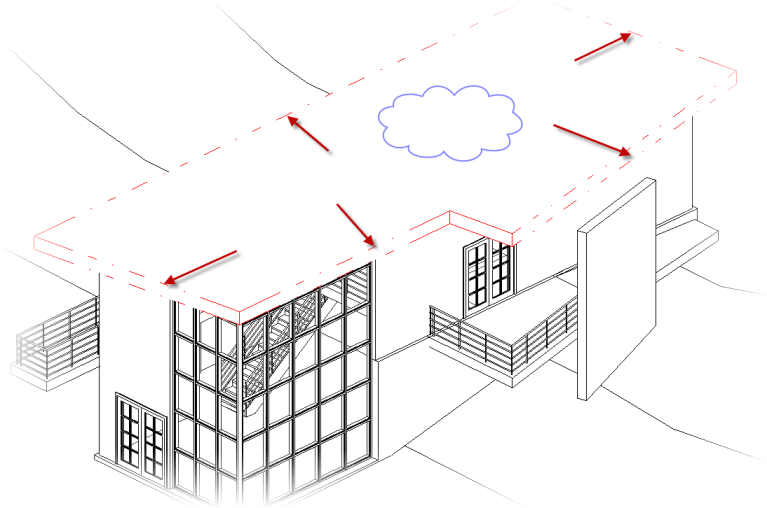

Le style de ligne est appliqué au toit dans toutes les vues.

13 - Dans l'arborescence du projet, sous Vues 3D, cliquez deux fois sur (Vue 3d CFPMB)

14 - Dans la barre Contrôle d'affichage,, puis vérifiez que l'option Ombrage est bien sélectionnée. Si la couleur des lignes s'affiche dans cette vue, ce n'est pas le cas du motif des lignes.

REMARQUE

Le motif des lignes est davantage approprié aux vues en plan. Il n'est pas appliqué dans les vues de caméra ou les vues en perspective où les lignes s'affichent en continu. Les plans, coupes, élévations et vues 3D orthogonales affichent le motif et la couleur des lignes.

15 - Dans l'arborescence du projet, sous Plans d'étage, cliquez deux fois sur level 3

16 - Dans le groupe de fonctions Paramètres de l'onglet Gérer, puis cliquez sur Styles d'objets.

17 - Dans la boîte de dialogue Styles d'objets, sous Catégorie, sélectionnez Toits.

18 - Dans la colonne Couleur des lignes, choisissez le noir et Dans la colonne Motif des lignes, sélectionnez Plein

19 - Cliquez sur OK.

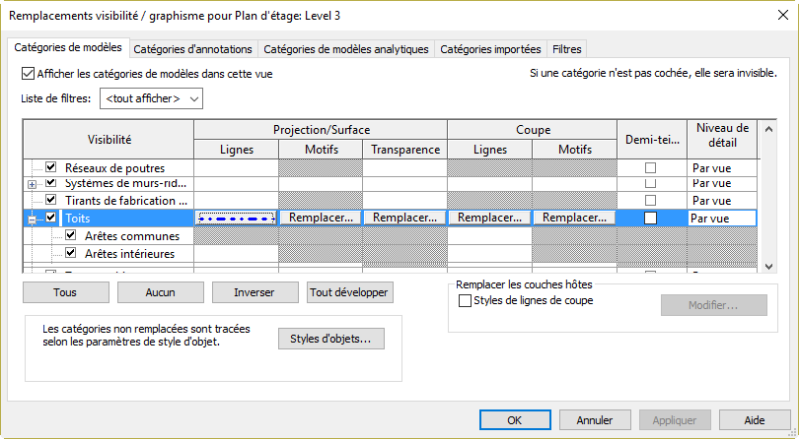

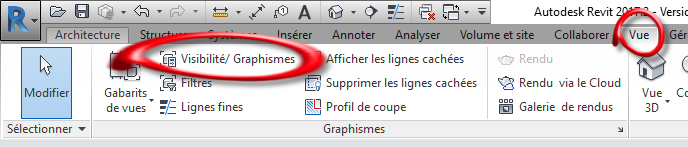

20 - Dans le groupe de fonctions Graphismes de l'onglet Vue, cliquez sur Visibilité/Graphismes.

21 - Dans l'onglet Catégories de modèle, sélectionnez Toits dans la colonne Visibilité.

22 - Dans la colonne Lignes sous Projection/Surface, cliquez sur Remplacer.

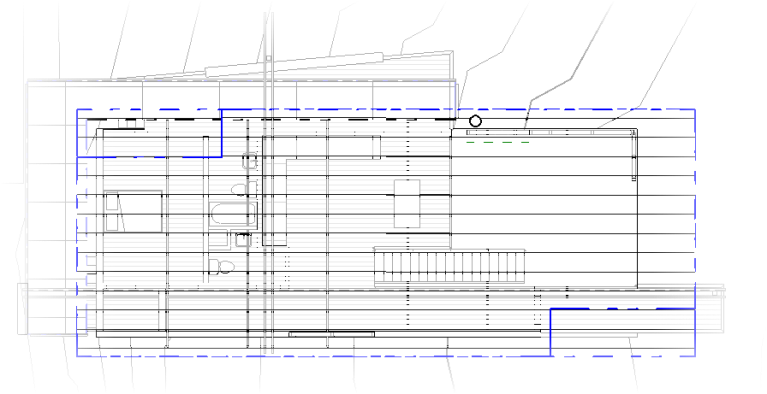

L'aspect du toit est remplacé uniquement dans la vue active.

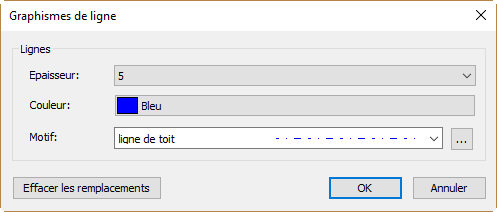

23 - Dans la boîte de dialogue Graphismes de ligne, spécifiez les options suivantes :

- En regard du paramètre Epaisseur, sélectionnez 5.

- En regard du paramètre Couleur, sélectionnez le bleu.

- En regard du paramètre Motif, sélectionnez Ligne de toit

24 - Cliquez sur OK pour terminer.

NOTEZ

que seule l'apparence de la ligne de projection du toit est modifiée. N'ayant spécifié aucun remplacement de graphisme pour les lignes de coupe, celles-ci restent inchangées.

CRÉATION D'UN STYLE DE LIGNE

1 - Dans l'arborescence du projet, sous Plans d'étage, cliquez deux fois sur Site. Observez la topographie du site et les lignes de propriété.

2 - Dans le groupe de fonctions Paramètres du projet de l'onglet Gérer, accédez à la liste déroulante Paramètres, puis cliquez sur Styles de lignes.

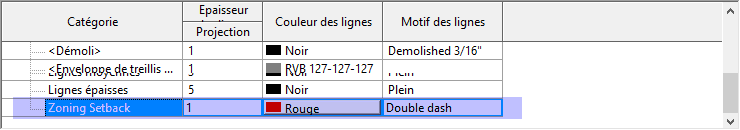

3 - Dans la boîte de dialogue Styles de lignes, sous Modifier les sous-catégories, cliquez sur Nouvelle.

4 - Dans le champ Nom, entrez Zoning Setback, puis cliquez sur OK.

5 - Cliquez sur OK.

6 - Dans le groupe de fonctions Modèle de l'onglet Architecture, cliquez sur Ligne de modèle

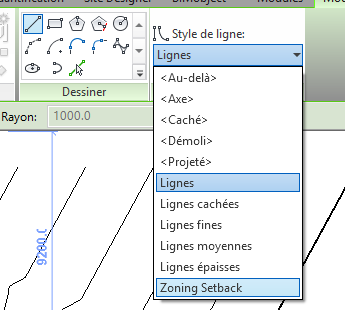

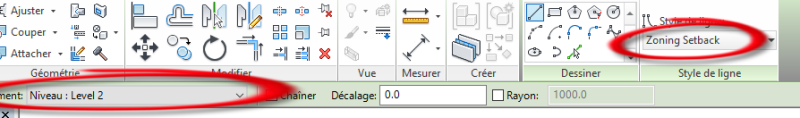

7 - Dans le groupe de fonctions style de ligne, sous le sélecteur de type, sélectionnez Zoning Setback.

8 - Dans la barre des options, pour Plan de placement, sélectionnez Level: 02. La ligne est placée au-dessus de la topographie.

9 - Dans le groupe de fonctions Dessiner, cliquez sur (Ligne).

10 - Dessinez les lignes de construction comme illustré : (approximativement, il n’y a pas de dimensions précices à suivre pour le moment, c’est seulement pour tester la nouvelle commande)

11- Dans la barre d'outils d'accès rapide, cliquez sur (Vues 3D).Notez que les lignes de construction sont visibles dans cette vue.

12 - Dans le groupe de fonctions Graphismes de l'onglet Vue, cliquez sur Visibilité/Graphismes.

13 - Sur l'onglet Catégories de modèles, développez Lignes et désactivez Zoning Setback. La visibilité des lignes de construction est désactivée dans cette vue uniquement.

14 - Cliquez sur OK.

15 - Dans l'arborescence du projet, sous Plans d'étage, cliquez deux fois sur 02 Entry Level.

16 - Dans le groupe de fonctions Graphismes de l'onglet Vue, cliquez sur Visibilité/Graphismes.

17- Dans l'onglet Catégories de modèles :

- Développez Lignes et désactivez Zoning Setback.

- Développez Site et désactivez Limite de propriété.

18 - Cliquez sur OK.

REMARQUE

Si la catégorie Site n'est pas sélectionnée, sélectionnez-la, puis désactivez Limite de propriété.
