MODIFICATION DES OPTIONS SYSTÈME GÉNÉRALES

BUT :

Dans cet exercice, vous allez modifier les paramètres qui contrôlent votre environnement de travail Revit Architecture local. Ces paramètres contrôlent les graphismes, les options de sélection par défaut, les préférences de notification, les options de nettoyage des journaux ainsi que votre nom d'utilisateur lors de l'utilisation du partage.

Directives :

DÉFINITION DES PARAMÈTRES GRAPHIQUES

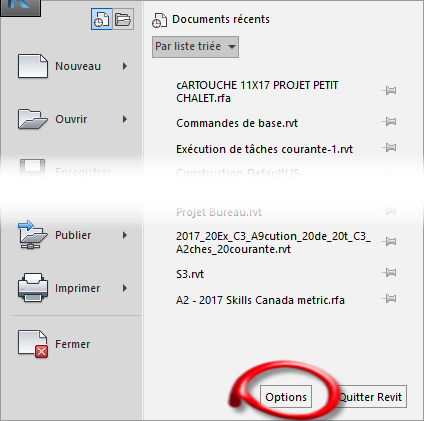

1 - Cliquez sur

puis sur Ouvrir. Le bouton Options s'affiche dans l'angle inférieur droit du menu.

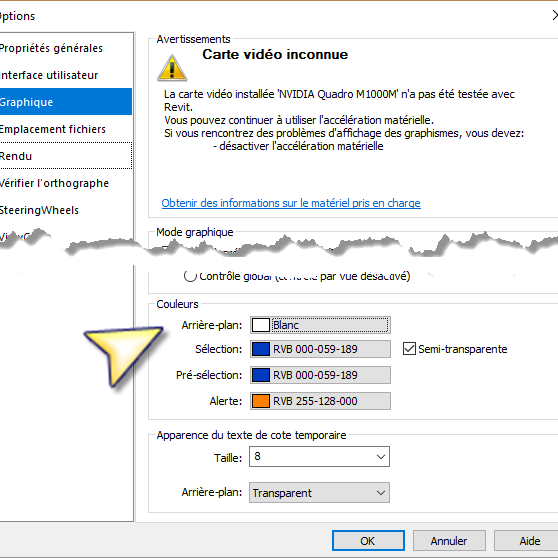

2 - Dans la boîte de dialogue Options, cliquez sur l'onglet Graphique.

3 - Sous Couleurs, sélectionnez la couleur d'arrière-plan, et choisir la couleur désirer, (autre que blanc pour le teste S.V.P.) puis cliquez sur OK.

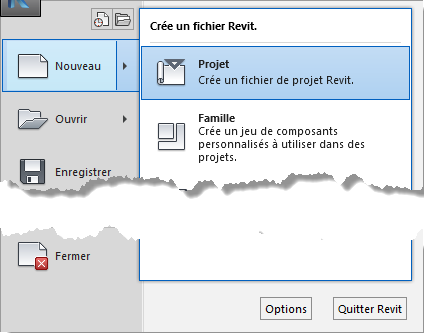

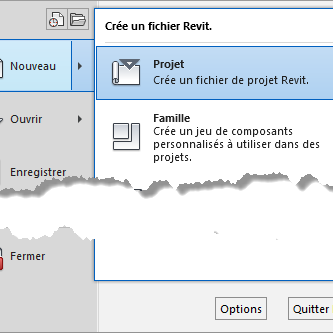

4 - Dans le menu

choisissez Nouveau ➤ Projet pour ouvrir un nouveau projet Revit Architecture.

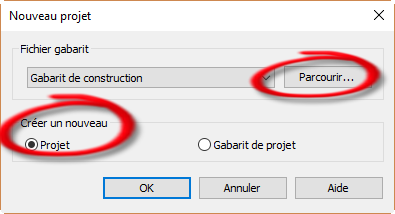

5 - Dans la boîte de dialogue Nouveau projet, sous Fichier gabarit, cliquez sur Parcourir.

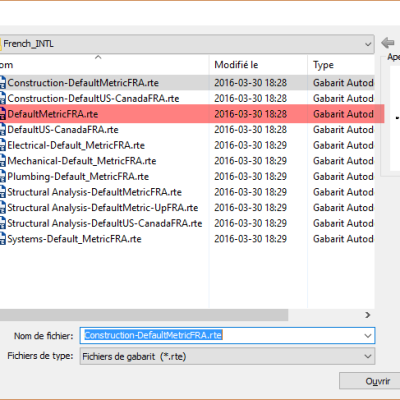

6 - Cliquer sur parcourir et choisir le gabarit : DefaultMetricFRA.rte

7 - Dans la boîte de dialogue Nouveau projet, cliquez sur OK.

( CLIQUEZ POUR AGRANDIR )

Notez que la zone de dessin s'affiche selon la couleur choisis.

8 - Cliquez sur

puis sur Options.

9 - Dans la boîte de dialogue Options, cliquez sur l'onglet Graphique.

10 - Dans la section Couleurs, cliquez sur la valeur du paramètre Couleur de sélection.

11 - Dans la boîte de dialogue Couleur, sélectionnez le jaune, puis cliquez sur OK.

REMARQUE

Vous pouvez également spécifier les couleurs d'alerte et de mise en surbrillance. Lorsque vous déplacez le pointeur au-dessus d'un élément de la zone de dessin, l'élément s'affiche dans la couleur de mise en surbrillance. Lorsqu'une erreur se produit, les éléments à l'origine de l'erreur s'affichent dans la couleur d'alerte

12 - Cliquez sur l'onglet propriétés Générales.

13 - Sous Notifications, spécifiez les options suivantes :

■ Pour l'option Intervalle de rappel d'enregistrement, sélectionnez Heures.

■ Pour l'option Aide info-bulles, sélectionnez Aucun.

14 - Cliquez sur OK.

15 - Dans le groupe de fonctions Créer de l'onglet Architecture, cliquez sur la liste déroulante Mur et choisissez Mur architectural.

16 - Tracez un mur droit horizontal au centre de la zone de dessin.

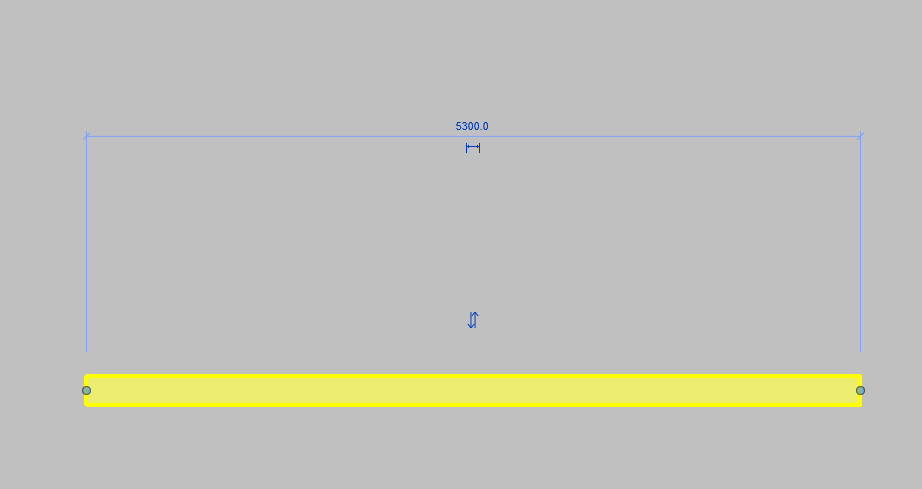

17 -Dans la zone de dessin, sélectionnez le mur. Remarquez que le mur sélectionné s'affiche en jaune et non en bleu, couleur par défaut des sélections.

18 - Appuyez sur la touche Echap.

19 - Placez le pointeur sur le mur, sans le sélectionner.

Aucune info-bulle ne s'affiche. Toutefois, la barre d'état affiche des informations sur l'élément en surbrillance.

20 - Cliquez sur

puis sur Fermer.

21 - Lorsque le programme vous demande si vous souhaitez enregistrer les modifications, cliquez sur Non.

22 - Cliquez sur

puis sur Ouvrir.

23 - Cliquer sur parcourir et choisir le gabarit : DefaultMetricFRA.rte

NOTE

Notez que les paramètres système s'appliquent au logiciel et non au projet en cours.

24 - Cliquez sur

puis sur Options.

25 - Dans la boîte de dialogue Options, cliquez sur l'onglet Graphismes et effectuez les modifications suivantes :

■ Sous Couleurs, remettre l'arrière-plan en blanc.

■ Pour l'option Couleur de sélection, choisissez le bleu.

26 - Cliquez sur l'onglet propriétés Générales et effectuez les modifications suivantes :

■ Sous Notifications, sélectionnez l'intervalle de rappel d'enregistrement de votre choix.

■ Sous Nettoyage des fichiers Journaux, sélectionnez des valeurs pour les options Quand le nombre de journaux dépasse et Détruire les journaux datant de plus (jours).

NOTE

Les fichiers journaux sont automatiquement supprimés dès que leur nombre dépasse la valeur que vous avez spécifiée. Les fichiers journaux sont des documents texte dans lesquels chaque étape de vos sessions Revit Architecture est consignée. Ces fichiers sont utilisés pour le dépannage logiciel. Il est en effet possible d'exécuter les journaux afin de détecter un problème ou de reconstituer des procédures ou des fichiers perdus. Ils sont enregistrés au terme de chaque session Revit Architecture.

27 - Cliquez sur OK.

Remarquez que les couleurs d'arrière-plan de la zone de dessin ne sont plus inversées et que des info-bulles s'affichent lorsque vous placez le pointeur sur un composant de construction.

28 - Cliquez sur

puis sur Fermer. Si le programme vous le demande, n'enregistrez pas les modifications.
