PARAMÉTRE DE BASE SOUS REVIT (ÉTAPE # 3)

SPÉCIFICATION DE L'EMPLACEMENT DES FICHIERS

BUT :

Dans cet exercice, vous allez spécifier les emplacements par défaut des fichiers.Ces paramètres permettent de contrôler les emplacements des fichiers Revit Architecture importants, notamment le gabarit de projet par défaut, les fichiers gabarits de familles et les bibliothèques de familles.

Directives :

DÉFINITION DES EMPLACEMENTS DE FICHIERS

1 - Cliquez sur

puis sur Options.

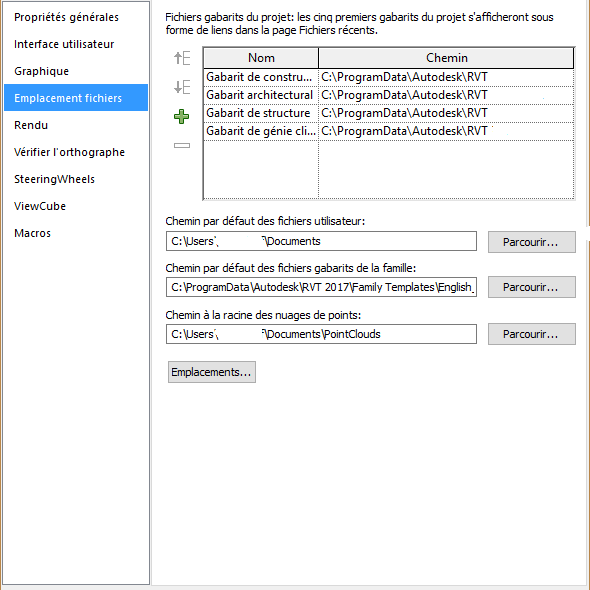

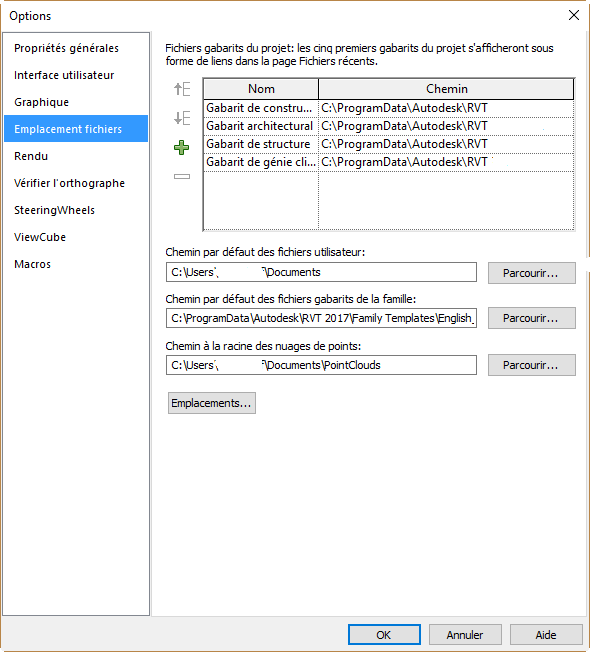

2 - Dans la boîte de dialogue Options, cliquez sur Emplacements des fichiers.

3 -Sous Fichier gabarit par défaut, cliquez sur Parcourir.

Vous pouvez choisir un gabarit spécifique à une activité en tant que

gabarit par défaut.

( CLIQUEZ POUR AGRANDIR )

CONSEIL

Pour afficher un gabarit, vous pouvez commencer un nouveau projet

avec ce gabarit. Dans le menu

, choisissez Nouveau Projet, puis cliquez sur

Parcourir pour sélectionner un gabarit.

4 - Cliquez sur annuler.

5 - Sous Chemin par défaut des fichiers utilisateur, cliquez sur Parcourir.

6 - Dans la boîte de dialogue Rechercher un dossier, sélectionnez le dossier dans lequel enregistrer vos fichiers par défaut, puis cliquez sur Ouvrir.

7 - Cliquez sur Annuler.

SPÉCIFICATION DES PARAMÈTRES DE BIBLIOTHÈQUE ET CRÉATION D'UNE BIBLIOTHÈQUE

( CLIQUEZ POUR AGRANDIR )

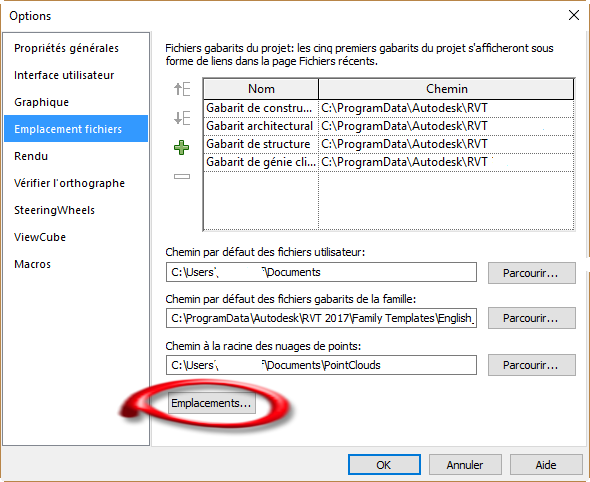

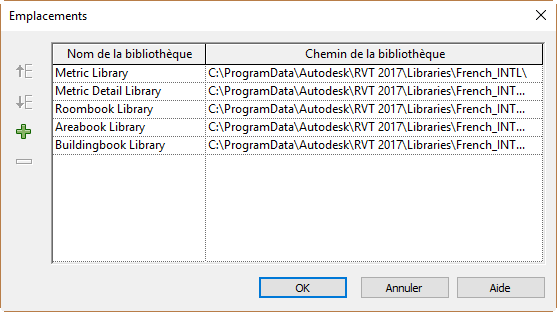

1 - Dans la boîte de dialogue Options, cliquez sur l'onglet Emplacements.

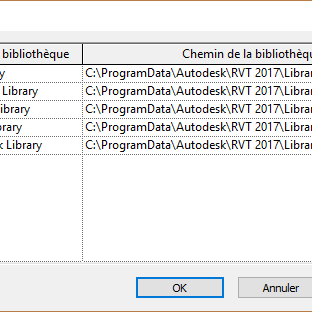

2 - Dans la boîte de dialogue Emplacements, examinez la liste des noms de bibliothèques.

. Le contenu de cette liste dépend des options que vous avez sélectionnées au cours de l'installation.

. Chaque chemin de bibliothèque dirige Revit Architecture vers un dossier de fichiers de familles.

. Vous pouvez modifier le nom et le chemin des bibliothèques existantes et créer des bibliothèques.

Une icône s'affiche pour chaque bibliothèque dans le volet gauche de toutes les boîtes de dialogue Ouvrir, Enregistrer, Charger et Importer de Revit Architecture.

. Lorsque vous ouvrez, enregistrez ou chargez un fichier Revit Architecture, vous pouvez cliquer sur le dossier de bibliothèque qui se trouve dans le volet gauche de la boîte de dialogue.

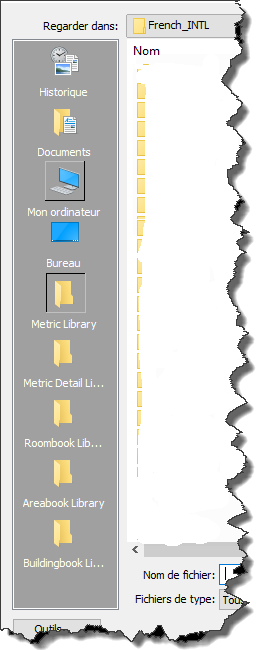

. Dans l'illustration suivante, les bibliothèques s'affichent sous forme d'icônes dans le volet gauche de la boîte de dialogue.

. Faites défiler le volet gauche pour accéder à toutes les icônes de la bibliothèque.

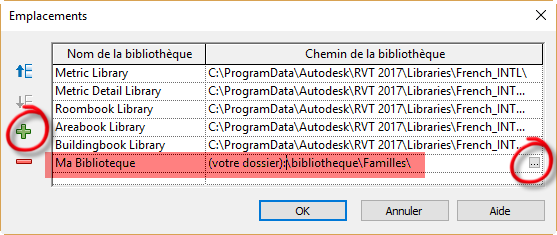

3 - Dans la boîte de dialogue emplacements,

cliquez sur (Ajouter une valeur).

4 - Cliquez dans le champ Nouvelle bibliothèque 1, et remplacez le nom par Ma bibliothèque.

5 -Cliquez dans le champ Chemin de la bibliothèque de Ma bibliothèque, puis sur l'icône qui s'affiche à droite du champ.

6 - Accédez à (votre dossier):\Bibliotheque\Familles (** le dossier familles n’est pas créer , vous devez faire fichier nouveau et l’ajouter**) Plus tard dans le parcours, si vous créer des familles, vous devrez les enregistrer à cet endroit pour avoir un accès rapide.

CONSEIL

Vous pouvez commencer par créer un dossier, puis le sélectionner comme chemin de la bibliothèque.

La nouvelle bibliothèque s'affiche dans le volet de gauche de toutes les boîtes de dialogue Ouvrir, Enregistrer, Charger et Importer de Revit.

7 - Cliquez deux fois sur OK.

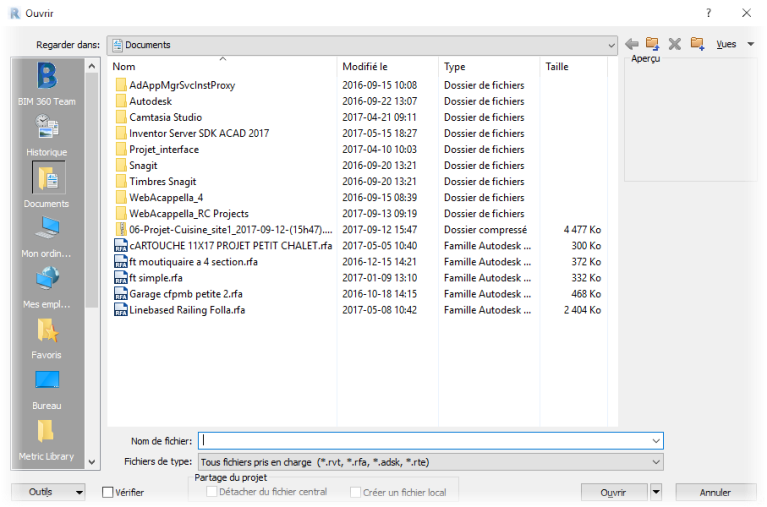

8 - Cliquez sur

puis sur ouvrir.

9 - Dans le volet gauche de la boîte de dialogue qui s'affiche, cliquez sur l'icône Ma bibliothèque
