Le couple de réels ( x, y ) le plus utilisé:
-Le réel x est appelé l'abscisse
-Le réel y est appelé l'ordonnée
À NOTER QUE LES EXERCICES EN BAS DE PAGE NE SONT PAS À FAIRE CORRIGER PAR L'ENSEIGNANT, MAIS SONT OBLIGATOIRES À FAIRE. ILS SONT NÉCESSAIRES ET ESSENTIELS À L'APPRENTISSAGE DES COMMANDES AutoCAD.
L'ENSEIGNANT SE RÉSERVE LE DROIT À TOUT MOMENT DE VÉRIFIER S'ILS SONT BIEN FAITS.
Vidéo: PLAN CARTÉSIEN
Effectuer les exercices suivants afin de vous familiariser avec la notion de plan cartésien et de coordonnées
THÉORIES À VOIR
À QUOI ÇA SERT ?
La saisie de coordonnées et la saisie directe d'une distance permettent de créer des objets géométriques aux dimensions désirées.
Lorsque l’on vous invite à spécifier un point, vous pouvez utiliser le curseur pour spécifier le point ou entrer une coordonnée sur la ligne de commande. Il y trois types de coordonnées :
la coordonnée cartésienne absolue
la coordonnée cartésienne relative
la coordonnée polaire.
Il est aussi possible de faire une saisie directe d'une distance.
N.B.

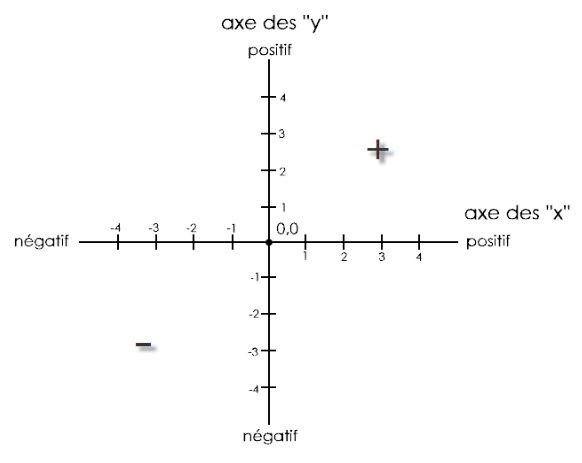

Ce qui est important de savoir avant d'utiliser le logiciel, c'est que celui-ci utilise comme base, un plan cartésien avec des axes ''x'' et des axes ''y''
COORDONNÉES cartésienneS et saisie directe
