À NOTER QUE LES EXERCICES EN BAS DE PAGE NE SONT PAS À FAIRE CORRIGER PAR L'ENSEIGNANT, MAIS SONT OBLIGATOIRES À FAIRE. ILS SONT NÉCESSAIRES ET ESSENTIELS À L'APPRENTISSAGE DES COMMANDES AutoCAD.
L'ENSEIGNANT SE RÉSERVE LE DROIT À TOUT MOMENT DE VÉRIFIER S'ILS SONT BIEN FAITS.
Vidéo: COORDONNÉES CARTÉSIENNE RELATIVE
FERMER CETTE PAGE ET ALLER VOIR LA THÉORIE coordonnée POLAIRE.
La coordonnée cartésienne RELATIVE s'exprime en @X,Y
Le @ signifie : à partir du dernier point
Definition: Contrairement aux coordonnées absolues, les coordonnées relatives donnent la direction ...
Formules : à partir (@) de mon dernier point, je me déplace de ? en X et je bouge de ? en Y

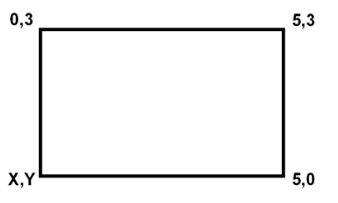

Exemple de coordonnées pour créer un rectangle 5 unités par 3 unités:
Ouvrez autocad, et ensuite appuyer sur le lien suivant GABARIT RELATIVE.DWT pour ouvrir un dessin de base afin de produire le rectangle ci-bas
1) X,Y point inconnu (un clic dans l'espace objet, n'importe où)
2) @5,0
(à partir de mon point inconnu, je veux me déplacer de 5 vers la droite en X et de 0 en Y pour avoir une ligne droite.)
3) @0,3
(à partir de mon point 5,0, je veux me déplacer de 0 en X et de 3 vers le haut en Y)
4) @-5,0
(à partir de mon point 0,3, je veux me déplacer de 5 en X vers la gauche, je dois donc donner un négatif à mon chiffre (-5) et je veux me déplacer de 0 en Y pour conserver une ligne droite.)
5) @0,-3 ou C pour Clore
la coordonnée cartésienne RELATIVE
