Pour débuter, vous devez activer la commande ligne. Une fois la première coordonnée entrée, vous appuyer sur ENTRER.
À CE MOMENT VOTRE CURSEUR DE SOURIS EST ACCROCHÉ AU BOUT DE LA LIGNE
Quand votre curseur est accroché, vous n'avez pas besoin de réactiver la commande ligne puisque vous etes déjà dedans, vous continuez avec la 2e coordonnée.
À NOTER QUE LES EXERCICES EN BAS DE PAGE NE SONT PAS À FAIRE CORRIGER PAR L'ENSEIGNANT, MAIS SONT OBLIGATOIRES À FAIRE. ILS SONT NÉCESSAIRES ET ESSENTIELS À L'APPRENTISSAGE DES COMMANDES AutoCAD.
L'ENSEIGNANT SE RÉSERVE LE DROIT À TOUT MOMENT DE VÉRIFIER S'ILS SONT BIEN FAITS.
N'OUBLIEZ PAS D'ENREGISTRER VOTRE DESSIN DANS VOS DOSSIERS
Pour produire l'exercice suivant, cliquez sur ce lien: base pour exercice coordonnées polaires pour avoir la bonne base de dessin
Vidéo: COORDONNÉES polaire
La coordonnée cartésienne POLAIRE s'exprime en @D<A
@ = à partir du dernier point
D = une distance

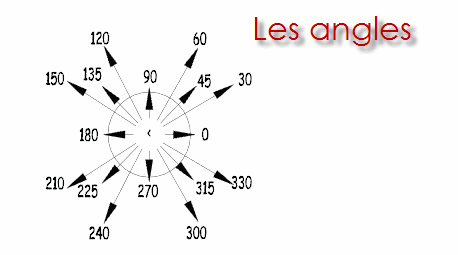

< = symbole signifiant que nous allons utiliser un angle.
A= un angle

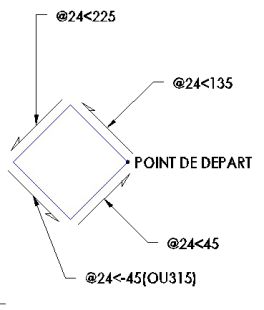

Exemple de coordonnée pour créer un carré de 2 unités de côté:
1) X,Y point inconnu (un clic dans l'espace objet, n'importe où)
2)@5<45
3) @3<135
4) @5<225
5) @3<315 ou C pour Clore
Ouvrez autocad, et ensuite appuyer sur le lien suivant GABARIT RELATIVE.DWT pour ouvrir un dessin de base afin de produire le carré ci-bas
la coordonnée polaire
