N.B. Utiliser les plans en PDF pour plus de détail sur chaque WBlOCS
29 - (Fenetre 48) 30 - (fenetre 96)
31 - (Table 48 dia) 32 - (Table 72x48)
33 - (Porte ext-36")
6. Ouvrir le projet 07-Plan de l'étage.dwg, pour Convertir les blocs en Wblocs (comme étape précédente):
5. Ouvrir les projets:
06-Cuisine.dwg et
06-Salle de bain
pour Convertir les blocs en Wblocs:
***Utiliser la fonction comme source du bloc: "Bloc" *** puisque ce sont des blocs déjà faits.
Exemple ici du projet 06-Cuisine:
19 - (Évier) 20 - (Cuisinière)
21 - (Frigo) 22 - (Fenetre 36")
23 - (Laveuse Sécheuse) 24 - (Porte Droite)
25 - (Fenetre) 26 - (Porte Pliante)
27 - (Douche) 28 - (Bain)
6 - (Porte-PA10) 7 - (Porte-PA20)
8 - (Fen_elev 1 Volet) 9 - (Fen_elev 2 Volets)
10 - (Fen_elev 3 Volets) 11 - (Fen_elev 1 Guillotine)
12 - (Fen_elev Octogone) 13 - (Porte extérieure)
14 - (Fenetre_plan 1 Volet) 15 - (Fenetre_plan 2 Volets)
16 - (Porte interieure 30) 17 - (Porte Patio)
18 -(Porte Pliante 30)
4. Ouvrir le projet 04-Portes et Fenêtres.dwg, pour créer 13 Wblocs:
Définir le point d'insertion comme sur le plan de travail.
5 - (Toilette)
3. Ouvrir le projet 03-Toilette.dwg, pour créer 1 Wbloc:
Utiliser le point d'insertion comme sur le plan de travail.
3 - (Bureau Simple)
4 - (Bureau en L)
2. Ouvrir le projet 02-Bureau.dwg, pour créer 2 Wblocs:
Utiliser le centre du bureau comme point d'insertion (pour les deux)
1 - (Chaise #1)
2 - (chaise #2)
debut de la création des blocs
1. Ouvrir le projet 01-Chaise.dwg, pour créer 2 Wblocs:
Utiliser le milieu du dossier comme point d'insertion (pour les deux)
VOUS DEVEZ FAIRE CORRIGER VOTRE EXERCICE PAR L'ENSEIGNANT. CELUI-CI VOUS DONNERA LES CORRECTIFS NÉCESSAIRES S'IL Y A LIEU OU SIGNERA POUR APPROUVER LE TRAVAIL DANS VOTRE CARNET DE L'ÉLÈVE.
** Assurez-vous de leur donner les bons noms lors de l'enregistrement et de les placer aux bons endroits sur le réseau. **
BUT: POUR PRODUIRE UN DESSIN, IL Y A DE GRANDES LIGNES À SUIVRE ET DANS LE BON ORDRE. Il EST IMPORTANT DE PARAMETRER UN NOUVEAU PROJET ET ENSUITE DE LE DESSINER. VOUS DEVREZ SUIVRE LES ÉTAPES CI BAS .
A NOTER QUE LE PROJET EN VERT VOUS EST FOURNI AVEC LES GRANDES ÉTAPES SEULEMENT AFIN DE DÉVELOPPER VOS COMPÉTENCES ET EN VOUS FORÇANT À RÉFLÉCHIR À LA MEILLEURE MÉTHODE DE TRAVAIL POSSIBLE.

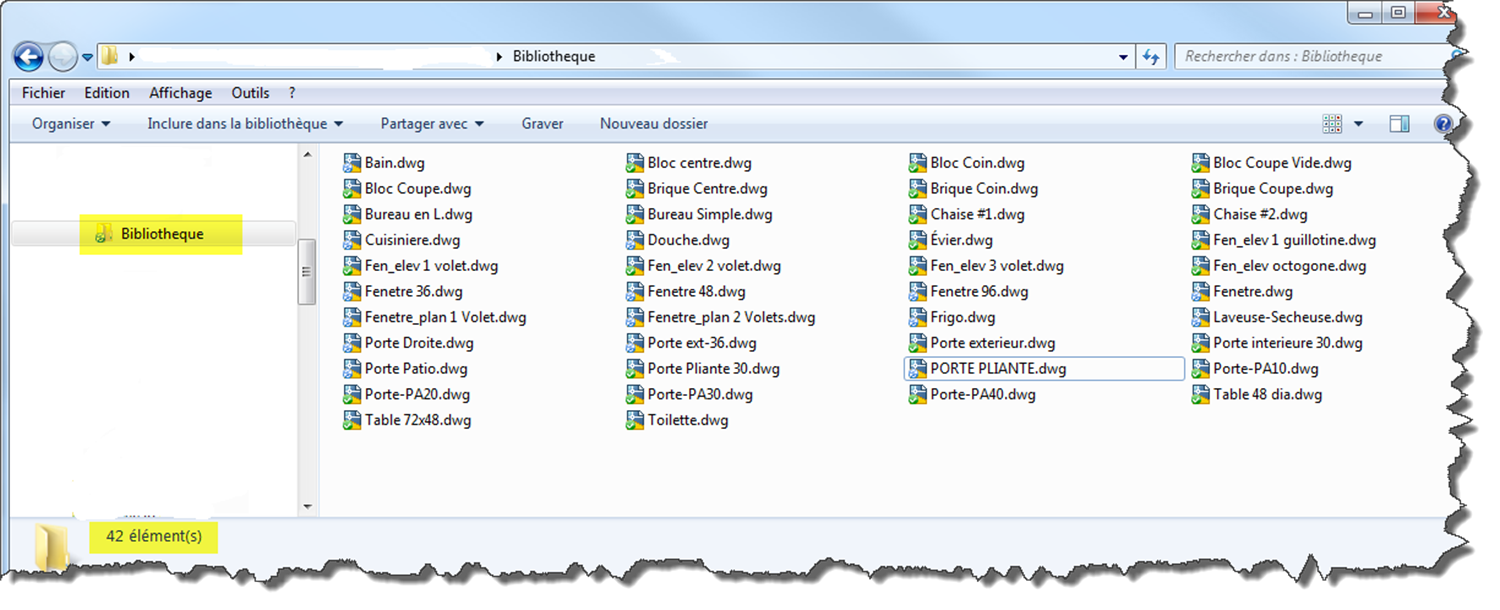

8. Faire vérifier par l’enseignant, le dossier Bibliothèque avec 33 fichiers.
PARAMETRES
1. Créer un nouveau dossier dans votre répertoire personnel, pour localiser vos nouveaux WBLOC soit: Onedrive/[votre nom]/Bibliotheque
2. Ouvrir les projets 01 à 07 pour créer et convertir les nouveaux Wbloc. 33 Wblocs seront créés au total. N.B. que les dessins sont déjà faits, il reste seulement à produire les Wbocs.
3. Normalement toutes les lignes de votre dessin devraient être déjà sur le calque zéro. Lorsqu'indiqué, sur le document de consigne pdf, créer et placer certaines lignes sur un calque spécifique.
4. Vous devrez faire un wbloc pour chaque dessin.
Pour le nom que vous devrez lui attribuer, vous lui donnerez le même que celui sur vos feuilles de travail.
Pour vous aider à ne rien oublier, voici la liste des blocs à créer.
N.B.
Pour toutes les commandes qui vous sont suggérées, vous pouvez utiliser la boite d'outils de la page pour avoir un accès rapide aux commandes déjà vues.
09-PROJET CABANON-DIRECTIVES
Module 4 325-287
Fonctions de base d'un logiciel de dessin
