PRÉSENTATION REVIT (ÉTAPE # 1)

9- Zone de dessin

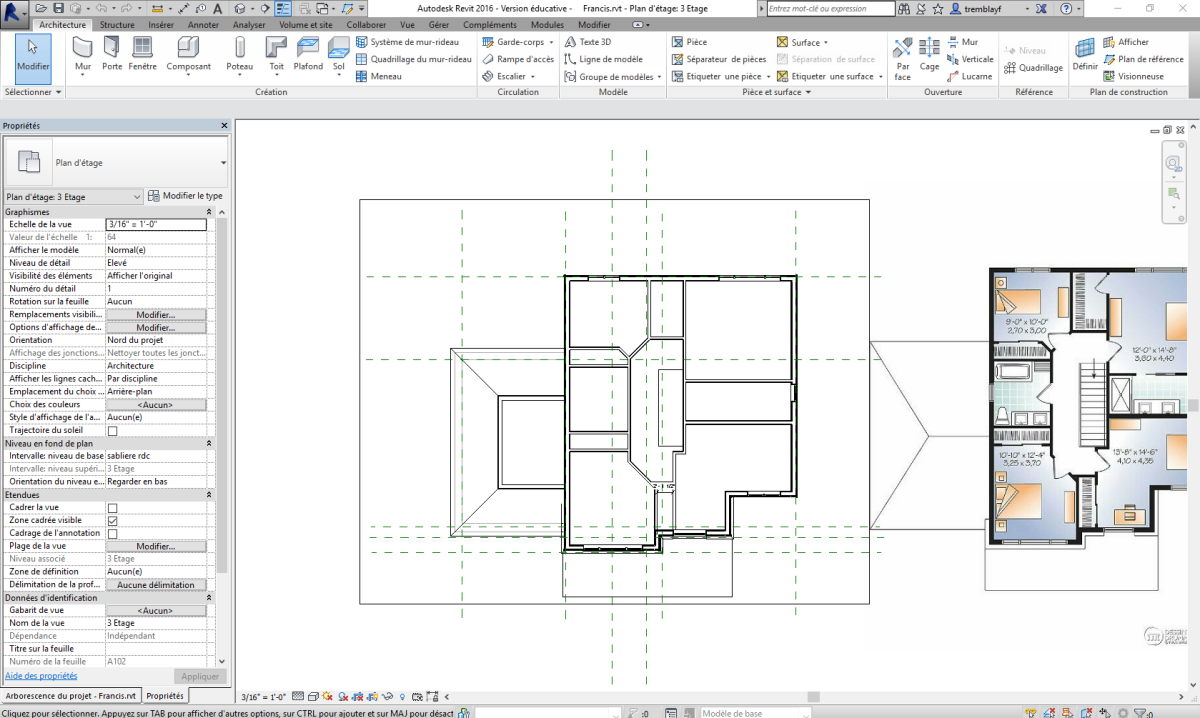

La zone de dessin de la fenêtre Revit affiche les vues (ainsi que les feuilles et les nomenclatures) du projet en cours. A chaque fois que vous ouvrez une vue dans un projet, par défaut la vue s'affiche dans la zone de dessin au-dessus des autres vues. Les autres vues restent ouvertes, mais elles se trouvent sous la vue active.

Organisez les vues du projet en fonction de votre méthode de travail à l'aide des outils de l'onglet Vue groupe de fonctions Fenêtres.

N.B.

La zone de dessin est blanche par défaut, mais vous pouvez inverser la couleur afin que la zone de dessin s'affiche en noir. Voir les instructions ci-dessous.

Pour changer la couleur d'arrière-plan de la zone de dessin

1-Cliquez sur

Options.

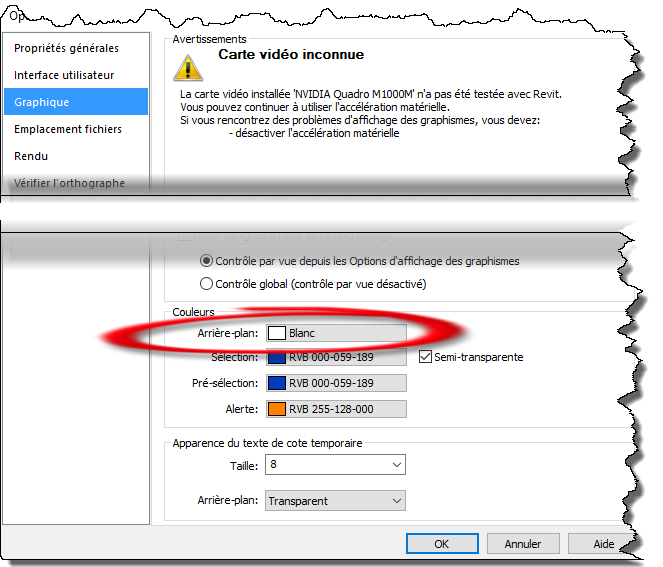

2-Dans la boîte de dialogue Options, cliquez sur l'onglet Graphismes.

3-Sélectionnez la couleur d'arrière-plan.

Pour gérer les vues dans la zone de dessin

•Pour afficher une vue de projet non encore ouverte:

accédez à la vue via l'arborescence du projet, puis cliquez deux fois sur le nom de la vue.

•Pour afficher la liste des vues ouvertes:

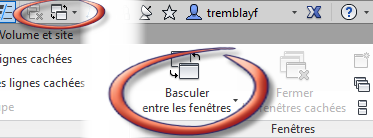

cliquez sur l'onglet Vue le groupe de fonctions Fenêtres la liste déroulante Basculer les fenêtres. Les vues ouvertes sont répertoriées dans le bas du menu. Une coche indique la vue actuellement active dans la zone de dessin.

•Pour afficher une autre vue ouverte (mais cachée) dans la zone de dessin:

cliquez sur l'onglet Vue le groupe de fonctions Fenêtres la liste déroulante Basculer les fenêtres, puis choisissez la vue à afficher.

•Pour ouvrir une seconde fenêtre pour la vue courante,:

Cliquez sur l'onglet Vue le groupe de fonctions Fenêtres (Répliquer).

Cet outil permet d'effectuer un panoramique ou un zoom sur certaines zones de la conception, tout en affichant l'ensemble du modèle dans une autre fenêtre. Utilisez l'outil Mosaïque pour afficher les deux vues à la fois.

Toute modification apportée au projet dans la nouvelle fenêtre s'affiche également dans les autres fenêtres du projet.

•Pour afficher les fenêtres ouvertes en série dans la zone de dessin:

cliquez sur l'onglet Vue le groupe de fonctions Fenêtres (Cascade).

•Pour afficher toutes les vues ouvertes simultanément:

cliquez sur l'onglet Vue le groupe de fonctions Fenêtres (Mosaïque).

•Pour fermer toutes les vues masques:

cliquez sur l'onglet Vue le groupe de fonctions Fenêtres (Fermer les fenêtres cachées). Si plusieurs projets sont ouverts, une fenêtre par projet reste ouverte.

•Pour agrandir la zone de dessin:

cliquez sur l'onglet Vue le groupe de fonctions Fenêtres la liste déroulante Interface utilisateur. Désélectionnez alors les cases à cocher pour masquer les composants de l'interface, tels que l'arborescence du projet et la barre d'état.
