5- Plalette des propriétés

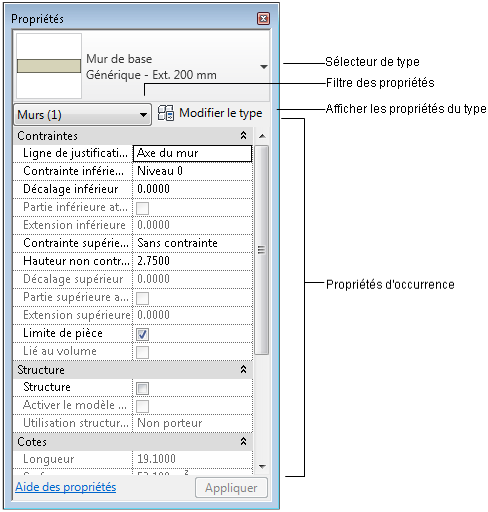

Ouverture de la palette Propriétés

Lorsque vous démarrez Revit pour la première fois, la palette Propriétés est ouverte et ancrée au-dessus de Arborescence du projet sur le côté gauche de la zone de dessin.

• Vous pouvez ancrer la palette sur un côté de la fenêtre Revit et la redimensionner horizontalement.

• Vous pouvez la redimensionner horizontalement et verticalement lorsqu'elle n'est pas ancrée.L'affichage et l'emplacement de la palette sont conservés d'une session Revit à l'autre pour un même utilisateur.

En règle générale, vous devez conserver la palette Propriétés ouverte lors d'une session Revit, afin que vous puissiez effectuer les opérations suivantes :

• Sélectionner le type d'élément que vous allez placer dans la zone de dessin ou modifier le type d'éléments déjà placé (voir Sélecteur de type).

• Afficher et modifier les propriétés de l'élément que vous placez ou des éléments sélectionnés dans la zone de dessin (voir Modification des propriétés d'occurrence.)

• Afficher et modifier les propriétés de la vue active (voir Propriétés de la vue.)

Si, par la suite, vous fermez la palette Propriétés, vous pouvez l'ouvrir de nouveau en utilisant l'une des

méthodes suivantes :

•Cliquez sur l'onglet Modifier le groupe de fonctions Propriétés

(Propriétés).

•Cliquez sur l'onglet Vue le groupe de fonctions Fenêtres la liste déroulante Interface utilisateur Propriétés.

•Cliquez avec le bouton droit de la souris sur la zone de dessin, puis choisissez Propriétés.

Accéder aux propriétés du type qui s'appliquent à toutes les occurrences d'un type d'élément.

•Si aucun outil pour le placement d'éléments n'est actif et aucun élément n'est sélectionné, la palette affiche les propriétés d'occurrence pour la vue active (vous pouvez également accéder aux propriétés d'occurrence d'une vue en la sélectionnant dans (l'Arborescence du projet).

•Le bouton Modifier le type permet d'accéder à une boîte de dialogue dans laquelle vous pouvez afficher et modifier les propriétés de type de l'élément sélectionné (ou celles de la vue, selon la définition du filtre des propriétés ; voir (Filtrage de l'affichage des propriétés d'occurrence), sauf si des éléments de types différents sont sélectionnés. Pour plus d'informations sur la différence entre les propriétés d'occurrence et du type, voir (Propriétés des éléments).

•Dans la plupart des cas (voir les exceptions dans la remarque ci-dessous), la palette Propriétés affiche les propriétés d'occurrence en lecture seule (grisées) et celles modifiables par l'utilisateur. Une propriété peut être en lecture seule lorsque sa valeur est calculée ou affectée automatiquement par le logiciel ou lorsqu'elle dépend du paramètre d'une autre propriété. Par exemple, la propriété Hauteur non contrainte d'un mur n'est modifiable que si la valeur de la propriété Contrainte supérieure est définie sur Sans contrainte. Pour connaître des dépendances particulières, voir les descriptions des propriétés d'occurrence pour les différents types d'éléments, tels que Propriétés d'occurrence Mur.

Remarque

Lorsque vous sélectionnez le noeud supérieur de l'arborescence du projet (Vues) ou un type de famille, la palette Propriétés affiche les propriétés du type en lecture seule associées. Pour modifier les propriétés du type, cliquez sur l'onglet Modifier le groupe de fonctions Propriétés (Propriétés du type). Lorsque vous ouvrez l'Editeur de familles, la palette affiche les paramètres de famille par défaut.

Sélecteur de type

Lorsqu'un outil pour le placement d'éléments est actif ou des éléments de même type sont sélectionnés dans la zone de dessin, le sélecteur de type s'affiche en haut de la palette Propriétés. Il identifie le type de famille sélectionné et fournit une liste déroulante dans laquelle vous pouvez sélectionner un autre type.

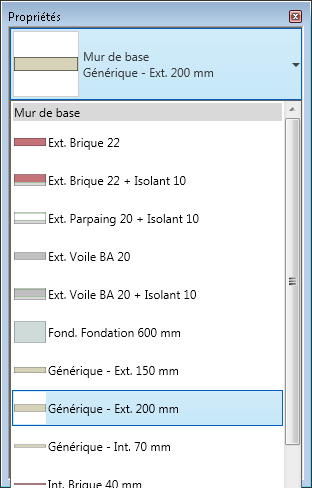

Exemple de sélecteur de type pour Revit Architecture

Pour activer le sélecteur de type disponible lorsque la palette Propriétés est fermée, cliquez avec le bouton droit dans le sélecteur de type, puis cliquez sur Ajouter à la barre d'outils d'accès rapide. Pour rendre le sélecteur de type disponible dans l'onglet Modifier, cliquez avec le bouton droit de la souris dans la palette Propriétés, puis cliquez sur Ajouter à l'onglet Modifier du ruban. Chaque fois que vous sélectionnerez un élément, vous le verrez dans l'onglet Modifier.

Filtage de l'affichage des propriétés d'occurence

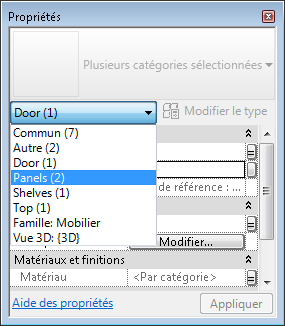

Sous le sélecteur de type, un filtre identifie la catégorie des éléments allant être placés par un outil ou la catégorie et le nombre d'éléments sélectionnés dans la zone de dessin. Si plusieurs catégories ou types sont sélectionné(e)s, seules les propriétés d'occurrence communes à tous s'affichent dans la palette. Lorsque plusieurs catégories sont sélectionnées, utilisez la liste déroulante du filtre pour afficher uniquement les propriétés d'une catégorie ou de la vue. La sélection d'une catégorie spécifique n'a pas d'incidence sur l'ensemble du jeu de sélections.
