Vidéo: grandes lignes directrices pour le projet chalet

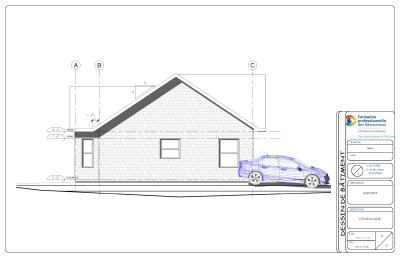

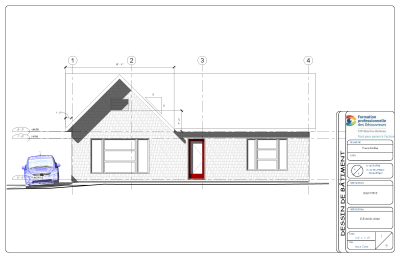

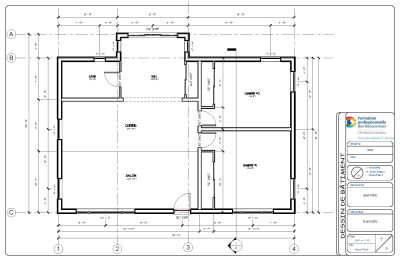

Ceci est un aperçu seulement du projet que vous aurez à réaliser au cours de cet exercice. Vous trouverez, dans votre cahier de plans, les dimensions complètes du projet à réaliser.
ÉTAPE 1 :
Démarrer un nouveau projet avec le gabarit fournir et de sauvegarder le projet dans votre dossier personnel.
ÉTAPE 2 :
Dessiner les lignes d'axes selon les plans fournis.
ÉTAPE 3 :
Ajouter les lignes de niveau selon le projet.
ÉTAPE 4 :
Dessiner les murs extérieurs conformes au projet donné.
ÉTAPE 5 :
Dessiner la dalle de béton soit, le plancher.
ÉTAPE 6 :
Ajouter le toit en fonction des murs existants.
ÉTAPE 7 :
Ajouter les portes extérieures et les fenêtres selon le plan.
ÉTAPE 8 :
Ajouter les murs et les portes intérieures comme sur le plan.
ÉTAPE 9 :
Ajouter les identifications (étiquettes) des pièces.
ÉTAPE 10 :
Ajouter le plafond de la bonne dimension et de la bonne hauteur selon le projet.
ÉTAPE 11 :
Compléter avec un terrain de base.
ÉTAPE 12 :
Additionner les éléments dans la coupe transversale.
N.B.
Pour ceux qui font la formation en classe, vous n'avez pas besoin de faire imprimer le document de la prochaine étape.
(Cahier de plan module modélisation Revit)
Des copies vous seront fournies par l'enseignant sur le plateau.
Par contre, pour les élèves en ligne, vous devrez l'imprimer pour obtenir les références pour les projets à venir sur le parcours.
merci
Directives :
BUT :
Dessiner votre premier projet sous Revit. Le but de l’exercice est de se familiariser avec les commandes de base que vous propose le logiciel REVIT.
Activité d’apprentissage :

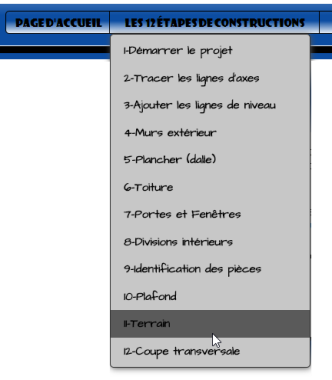

Vous aurez à suivre douze étapes de conception. Grâce à ces différentes étapes, vous arriverez à produire le projet chalet. Pour y parvenir, chaque étape contient une vidéo explicative que vous devrez travailler en parallèle à un document explicatif, ainsi que du cahier de plan.
PROJET CHALET - directives principales
Module 3 325-273
Fonctions DE BASE SOUS REVIT
