Théorie boulons

2- Explication du tableau des boulons, écoutez le vidéo suivant:

Vidéo: explication du tableau des boulons

Nantel, A. et Minh Ngoc, T (1990), collège du Vieux-Montréal. Dessin de structure d’acier . Modulo éditeur

(1)

Profondeur nominal = P dans les tableaux des dimensions des profilés canadiens

Fermez cette page pour continuer.

théorie boulons

Un boulon de charpente est une tige métallique en acier dont une extrémité porte une tête de forme carrée ou hexagonale tandis que l'autre est fileté pour recevoir un écrou. Dans l'industrie de la charpente d'acier, les boulons servent à réunir deux ou plusieurs pièces structurales et à transférer ainsi les charges d'une pièce à l'autre, par exemple de poutre à poutre, de poutre à colonne ou de lisse à colonne.

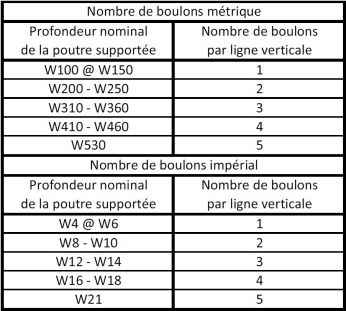

La nuance de l'acier des boulons, leur diamètre et leur longueur varieront selon le type de construction et des charges à supporter. Il existe trois variétés de boulons sur le marché : A307 (généralement utilisé pour les ancrages), A325M (le plus couramment utilisé) et A490M (utilisé dans les assemblages d'élément de structure soumis à de très fortes contraintes). Le diamètre du trou de boulonnage ne doit pas dépasser de plus de 2mm celui du boulon et de 8mm celui du boulon d'ancrage. Le nombre de boulons requis dans un assemblage est déterminé à l'aide d'un tableau (voir plus bas), ces quantités peuvent variés dans certains cas particuliers. (1)

325-398 plan de fabrication de structure d'acier
