Étapes de réalisation

L’éditeur ou le modélisateur réalise les plan de montage pour le chantier.

L’éditeur fait la mise en page, cote et annote les dessins de détails de fabrication.

Création du modèle (structure du bâtiment) en 3D à l’aide d’un logiciel spécialisé (Tekla structure, SDS2, Advance, etc) par le modélisateur.

Toutes les personnes impliquées dans le projet (Chargé de projet, Modélisateur, Éditeur, Vérificateur) doivent s’approprier le projet, c’est-à-dire consulter les différents plans et distinguer les particularités du projet.

Étapes de réalisation des plans de fabrication de structure d’acier dans un bureau de dessin.

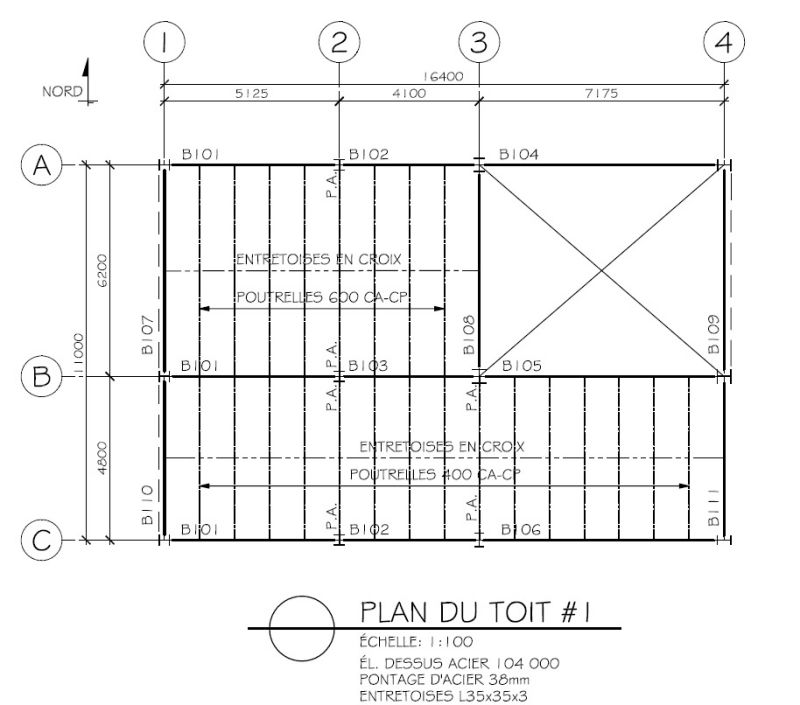

Étape #6: Plan de montage

Étape #5: Vérification

Vérification des dessins de détails de fabrication par le vérificateur avant l’envoie des dessins à l’aciérie. L’éditeur fait les corrections demandées.

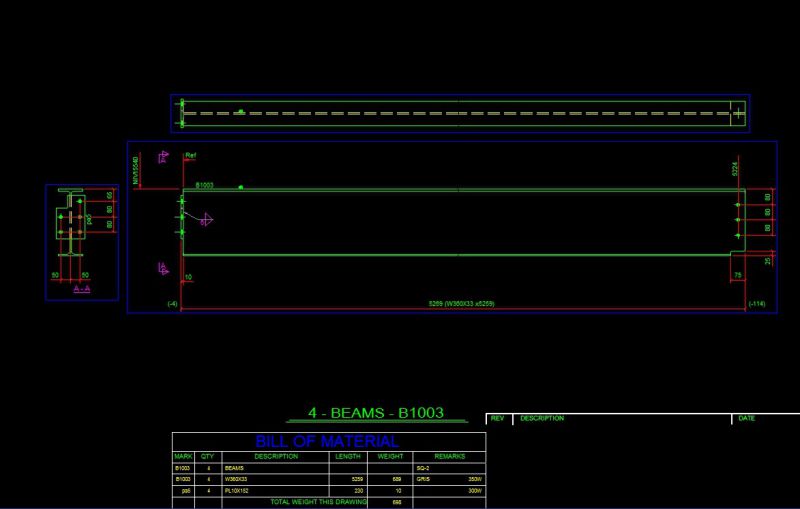

Étape #4: Édition des dessins

Étape #3: Vérification du modèle

Vérification du projet modélisé par le vérificateur avant la création des dessins de détails de fabrication. Le modélisateur fait les corrections demandées.

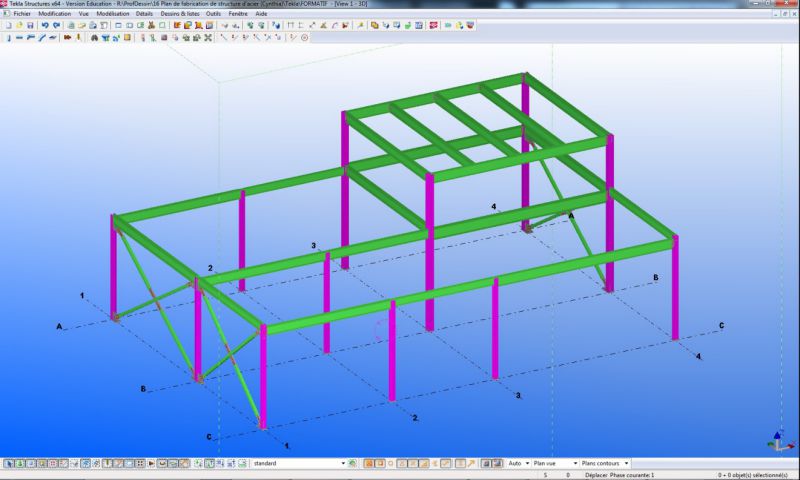

Étape #2: Modélisation

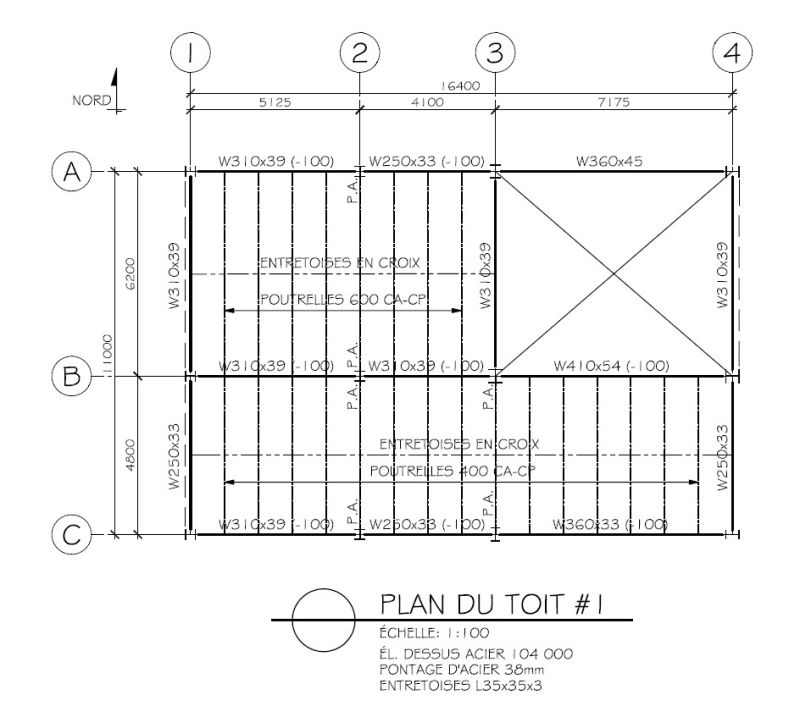

Étape #1: Plan d’ensemble

théorie : étapes de réalisation

Durant le module, nous verrons toutes les étapes du processus. Les étapes #3 et #5, qui sont des étapes de vérification, seront faits par l'enseignant du plateau. De plus, nous nous concentrerons davantage sur l'étape #4 Édition des dessins que sur l'étape #2 Modélisation. Vous comprendrez pourquoi après la lecture des explications suivantes.

Dans un bureau de dessin, les postes sont décernés selon l’expérience des dessinateurs.

Dessinateur junior (0 à 5 ans): Éditeur

Dessinateur intermédiaire (5 à 10 ans): Modélisateur

Dessinateur sénior (10 ans et +): Vérificateur ou Chargé de projet

*Ceci n’est qu’à titre d’exemple. Cela peut varier d’une entreprise à l’autre et selon les capacités d’apprentissage du dessinateur.
