Résumé du fonctionnement de la commande
1- Choisir le style de ligne de repère
2- Vous placer sur la bonne échelle d'annotation
3- Piquer un premier point à l'écran ( endroit de la flèche )
4- Piquer la fin de votre ligne de repère ( endroit où va être écrit le texte)
5- Écrire votre texte

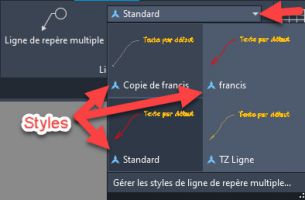

Accéder au style de ligne de repère par l'onglet du ruban Annoter ( appuyer sur la flèche)
Effectuer un ligne de repère par l'onglet du ruban Annoter
Effectuer un ligne de repère par l'onglet du ruban Débuter / groupe de fonctions "Annotation"
a quoi ça sert ?
Les lignes de repère multiple servent à indiquer un endroit précis du dessin. On s'en sert généralement pour indiquer la position d'une partie ou d'une pièce dans le dessin. Cela simplifie grandement sa localisation. Voici l'outil sur lequel vous aurez à cliquer :
ONGLET ANNOTATION
/ LIGNE DE REPÈRE
Vidéo: LIGNE DE REPERE MULTIPLE
Fonctionnement de la ligne de repère multiple
COTATION / LIGNE DE REPERE MULTIPLE
LIGNEDEREPMULT
ligne de repère multiple
