À NOTER QUE LES EXERCICES EN BAS DE PAGE NE SONT PAS À FAIRE CORRIGER PAR L'ENSEIGNANT, MAIS SONT OBLIGATOIRES À FAIRE. ILS SONT NÉCESSAIRES ET ESSENTIELS À L'APPRENTISSAGE DES COMMANDES AutoCAD.
Il est de la responsabilité de l'élève de demander de l'aide s'il ne comprend pas bien les nouvelles commande et leur fonctionnement.
L'ENSEIGNANT SE RÉSERVE LE DROIT À TOUT MOMENT DE VÉRIFIER S'ILS SONT BIEN FAITS.
EXERCICE RELIÉ À LA COMMANDE
ONGLET DEBUT / Dessin
Vidéo: Polygone
Fonctionnement de la commande ainsi que ses différentes options
DESSIN / Polygone
À QUOI ÇA SERT ?
Créer une polyligne fermée équilatérale.

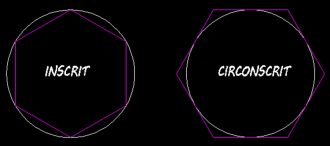

Vous pouvez spécifier les divers paramètres d'un polygone, notamment le nombre de côtés. La différence entre les options Inscrit et Circonscrit est présentée.
FONCTIONNEMENT DE LA COMMANDE :
voir vidéo: POLYGONE
Les questions suivantes s'affichent dans la LIGNE DE COMMANDE une fois la commande active.
1.POLYGONE Entrez le nombre de côtés < NBRE X >:
2.Spécifiez le centre du polygone ou [Côté]:
3.Entrez une option
[Inscrit dans un cercle/Circonscrit autour d'un cercle] <I>:
4.Spécifiez le rayon du cercle:
OPTIONS DE LA COMMANDE
•COTÉ
•INSCRIT
•CIRCONSCRIT
''PG''
Polygone
Polygone / polygon
AUTOCAD-dessin
Module 4 325-287
Fonctions de base d'un logiciel de dessin
