À NOTER QUE LES EXERCICES EN BAS DE PAGE NE SONT PAS À FAIRE CORRIGER PAR L'ENSEIGNANT, MAIS SONT OBLIGATOIRES À FAIRE. ILS SONT NÉCESSAIRES ET ESSENTIELS À L'APPRENTISSAGE DES COMMANDES AutoCAD.
L'ENSEIGNANT SE RÉSERVE LE DROIT À TOUT MOMENT DE VÉRIFIER S'ILS SONT BIEN FAITS.
EXERCICE RELIÉ À LA COMMANDE
ONGLET DEBUT / Dessin
Vidéo: INSERTION
Explication du fonctionnement de la commande et de la boite de dialogue
DESSIN / Contour
À QUOI ÇA SERT ?
La commande insertion vous permet d'aller chercher un bloc sur le réseau ou dans votre dessin en cours et de l'insérer dans le dessin.
FONCTIONNEMENT DE LA COMMANDE :
voir vidéo : insertion
1-Activez la commande insertion ( icone, clavier, raccourci clavier, menu ou par le ruban)

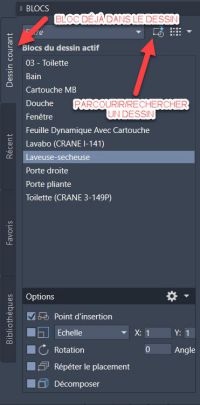

2-Dans la boîte de dialogue Insérer, sous l'onglet "Dessin courant", sélectionnez un nom dans la liste des définitions de bloc.
3-Si vous voulez utiliser le périphérique de pointage pour spécifier le point d'insertion, l'échelle et la rotation, sélectionnez Spécifier les paramètres à l'écran. Vous pouvez aussi entrer des valeurs dans les zones Point d'insertion, Echelle et Rotation.
4-Si vous souhaitez que les objets du bloc soient insérés comme objets distincts plutôt que comme bloc unique, sélectionnez Décomposer (non recommandé).
''I''
