La modification de la variable ECT modifiera toutes les échelles de type de ligne dans le dessin. D'un espace à l'autre, ( objet et présentation) vous aurez besoin de changer cette valeur pour bien voir les pointillés
''ECHLTP''
a quoi ça sert ?
ou
Vous taper au clavier : ECT, et vous entrer la valeur souhaitée et selon l'environnement dans lequel vous travaillez..
DANS L'ESPACE OBJET : 10
DANS UNE PRÉSENTATION : 1
Notes: Avant d'imprimer
TOUJOURS mettre la variable ECT = 1.
VOUS AUREZ À NAVIGUER AVEC CE FACTEUR SELON L'ENVIRONEMENT DE TRAVAIL DANS LEQUEL VOUS ALLEZ ÊTRE.
Vidéo:FONCTIONNEment DU ECT
FONCTIONNEMENT DE LA COMMANDE :
voir Vidéo:FONCTIONNEment DU ECT
Pour changer l'échelle du type de ligne de tous les objets
Cliquez sur l'onglet Début le groupe de fonctions Propriétés la liste déroulante Type de ligne, puis choisissez Autres.

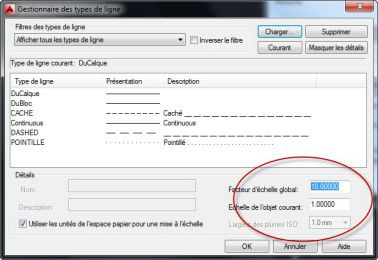

Dans le Gestionnaire des types de ligne, cliquez sur Afficher détails pour agrandir la boîte de dialogue.
Entrez un nouveau facteur d'échelle globale.
''ECT''
ECT-échelle du type de ligne ( LTSCALE)
