il s'agit du calque courant.
Les calques se trouvent sur le ruban dans l'onglet Début
On peut apercevoir le calque 0 précédé par une ampoule, un soleil, un cadenas et sa couleur. Cela signifie que nous nous trouvons dans ce calque. Tous les objets que vous dessinerez feront partis de ce calque.
Comme nous ne souhaitons pas tout dessiner dans le même calque, nous allons en créer un autre.
Étapes à suivre

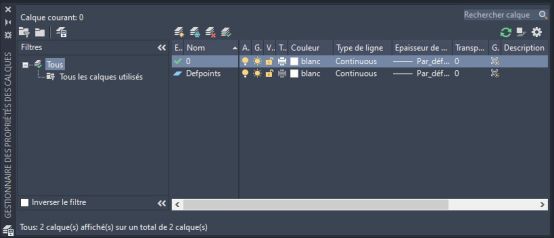

Pour cela nous avons besoin du gestionnaire de propriétés des calques.
1-Tapez cette commande pour l'ouvrir : PL au clavier ou
Nous allons tout de suite voir comment créer une couche(CALQUE) à l'aide du gestionnaire de propriétés.
Tous les calques que vous créez sont enregistrés dans ce gestionnaire. Dans le cas où vous souhaiteriez modifier les caractéristiques d'un calque, c'est par ici que vous devrez passer. Créons ensemble notre premier calque :
1. Dans le gestionnaire des propriétés des calques, cliquez sur ce bouton :
2.Une nouvelle ligne apparaît. Donnez un nom au nouveau calque, par exemple : "Construction".
Vidéo:créer un calque
Explication et démonstration de la création d'un nouveau calque
CRÉER UN CALQUE
AUTOCAD-dessin
Module 4 325-287
Fonctions de base d'un logiciel de dessin
