À QUOI ÇA SERT ?
La commande BLOC permet d’assembler des objets pour en faire un symbole. Ce symbole peut ensuite être utilisé à répétition dans le dessin courant.
La commande BLOC permet seulement de créer des symboles internes au dessin.
Un bloc peut être composé d'objets dessinés sur plusieurs calques comportant des couleurs, des types et des épaisseurs de ligne différents. Bien qu'un bloc soit toujours inséré sur le calque courant, les informations relatives au calque initial, la couleur et les propriétés de type de ligne des objets contenus dans le bloc restent intactes.
Vidéo:MODIFIER UN BLOC
ONGLET DEBUT / BLOC
Vidéo:BLOC
Fonctionnement de la commande ainsi que les explications du tableau.
DESSIN /BLOC /CRÉER
FONCTIONNEMENT DE LA COMMANDE :
voir video: bloc
Étape 1. Dessiner le symbole (bloc).
Dessiner le symbole avec tous les éléments nécessaires. Prendre le temps de s’assurer que le symbole correspond bien aux dimensions nécessaires avec la couleur, le type de ligne et sur le calque voulu.
Étape 2. Identifier le point d'insertion.
Bien identifier le point d’insertion du bloc. Lors de l’insertion, le bloc est présenté au curseur selon le point d’insertion déterminé. Il important de faire un choix judicieux du point d’insertion, car il sera plus facile de positionner le bloc au bon emplacement plus rapidement.
Étape 3. Enregistrer votre symbole

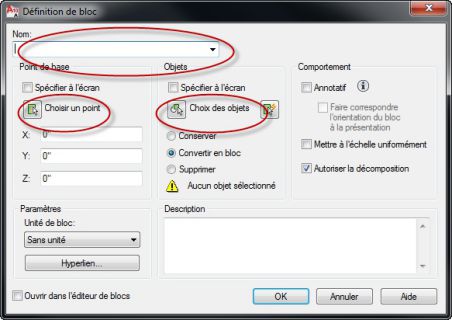

Enregistrer votre symbole avec la commande BLOC.
''B''
BLOC
bloc
