4. Voir l'étape #D pour ajouter les hachures sur votre dessin. (Penser à vos calques)
9.Imprimer vos dessins en 18x24 selon les paramètres du départ et faire vérifier les échelles par l’enseignant.
5. Imprimer votre dessin à l'aide d'une configuration, qui amènera à imprimer votre page en 11x17 (avec les plume ECOLE PETITCTB) et faire vérifier par l’enseignant.
Voir vidéo de droite pour y arriver
3. PRÉSENTATION
3.1. Vous devez faire la mise en page tel que présentée en format 24"x18" (ARCH C).
3.2. Vous devez créer vos fenêtres de visualisation avec les bonnes échelles que vous devez déterminer.
3.3. Tourner les fenêtres et le scu.
3.4. Une fois les fenêtres bien ajustées, veuillez ajouter les cotes demandées et le texte.
Pour visualiser la feuille de présentation à reproduire appuyer ici :

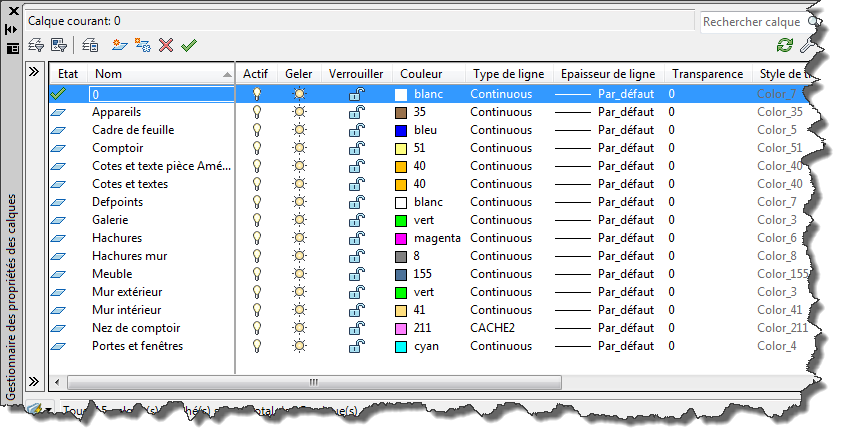

2. Suivre les étape #A à C pour créer votre dessin. (Penser à vos calques)
debut du dessin
PARAMETRES DE DESSIN
1. Créer un nouveau dessin à l'aide de votre gabarit (voir plan pour unité de dessin).
2. Ouvrir le contrôle des unités de mesure pour ajuster les variables à vos besoins.
3. Ajuster vos limites de dessin
4. Sauvegarder votre dessin sous le nom de (11-Projet-Chalet.dwg)
BUT: POUR PRODUIRE UN DESSIN, IL Y A DE GRANDES LIGNES À SUIVRE ET DANS LE BON ORDRE. Il EST IMPORTANT DE PARAMETRER UN NOUVEAU PROJET ET ENSUITE DE LE DESSINER. VOUS DEVREZ SUIVRE LES ÉTAPES CI BAS .
A NOTER QUE LE PROJET EN VERT VOUS EST FOURNI AVEC LES GRANDES ÉTAPES SEULEMENT AFIN DE DÉVELOPPER VOS COMPÉTENCES ET EN VOUS FORCANT À RÉFLÉCHIR À LA MEILLEURE MÉTHODE DE TRAVAIL POSSIBLE.
11-PROJET-CHALET DIRECTIVES
VOUS DEVEZ FAIRE CORRIGER VOTRE EXERCICE PAR L'ENSEIGNANT. CELUI-CI VOUS DONNERA LES CORRECTIFS NÉCESSAIRES S'IL Y A LIEU OU SIGNERA POUR APPROUVER LE TRAVAIL DANS VOTRE CARNET DE L'ÉLÈVE.
** Assurez-vous de leur donner les bons noms lors de l'enregistrement et de les placer aux bons endroits sur le réseau. **
N.B.
Pour toutes les commandes qui vous sont suggérées, vous pouvez utiliser la boite d'outils de la page pour avoir un accès rapide aux commandes déjà vues.
Module 4 325-287
Fonctions de base d'un logiciel de dessin
