5. FEUILLE DE L'ÉTAPE #D et #E
5.1. Débutez les élévations en utilisant la projection orthogonale avec les lignes au 45° selon l'étape #A.
5.2. Insérez la porte et la fenêtre en élévation, déjà existantes dans votre banque de bloc
5.2. Dessinez les deux nouveaux blocs. (ventilateur décoratif et la porte de garage en élévation) (wbloc)
5.4. Pour ajuster les bons calques (pour les grosseurs de plume) voir le vidéo. Le principe de base, c'est de créer un effet de profondeur en jouant avec l'intensité des plumes. Plus foncée égale plus proche et plus pâle, égale plus loin.
4. FEUILLE DE L'ÉTAPE #C
4.1. Copiez le plan du rez-de-chaussée, pour débuter le plan de fondation. N'oublier pas de rester en ligne avec les lignes au 45°.

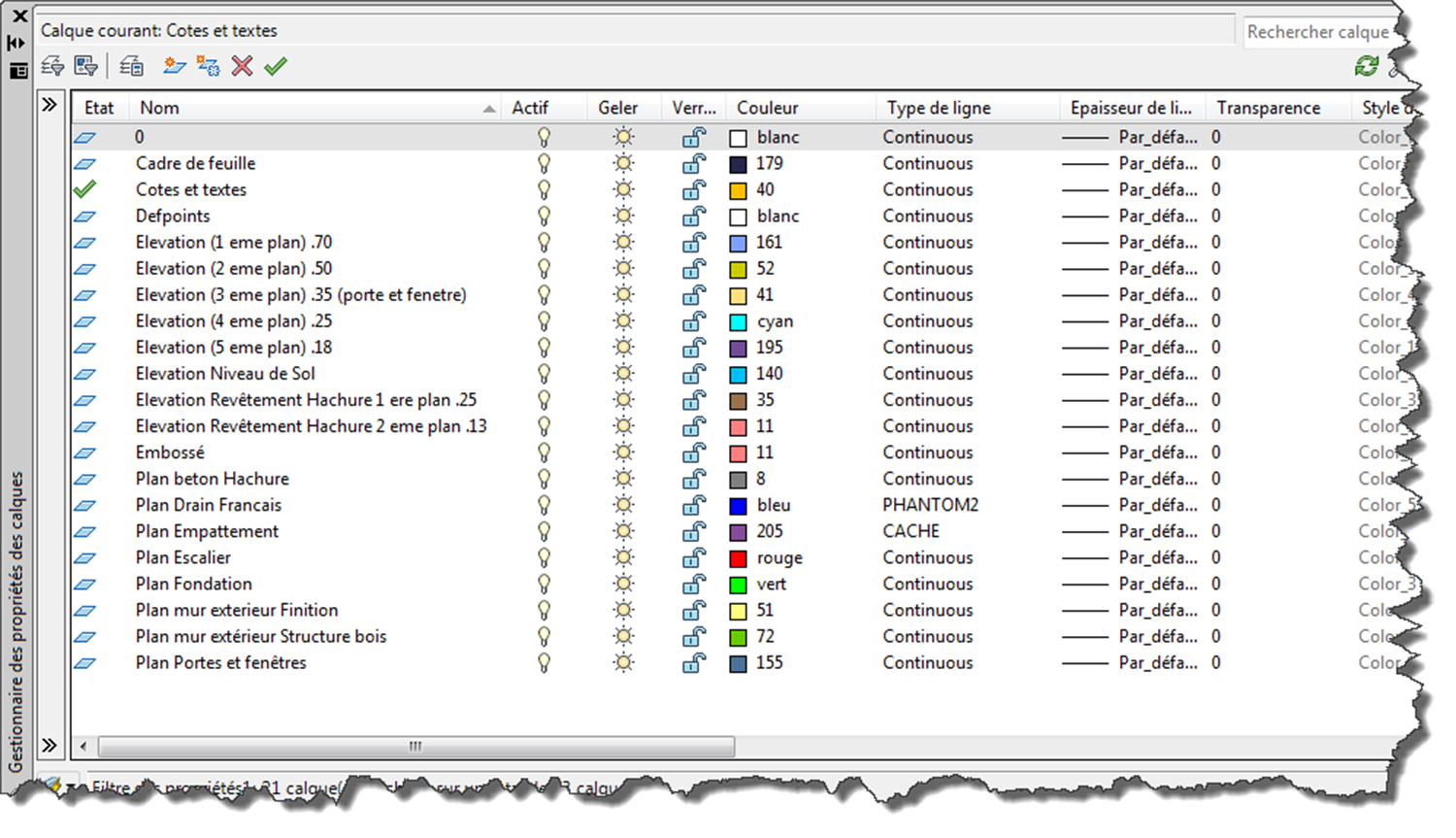

4.2. Utiliser les bons calques selon la liste donnée au début.
4.3. Dessinez la lumière en wbloc
3. FEUILLE DE L'ÉTAPE #B
3.1. Compléter le plan de rez-de-chaussée en ajoutant les blocs existants et dessinez le nouveau bloc porte de garage.
3.2. Utiliser les bons calques selon la liste donnée au début.
Pour visualiser la feuille de présentation à reproduire, appuyer ici :
VOUS DEVEZ FAIRE CORRIGER VOTRE EXERCICE PAR L'ENSEIGNANT. CELUI-CI VOUS DONNERA LES CORRECTIFS NÉCESSAIRES S'IL Y A LIEU OU SIGNERA POUR APPROUVER LE TRAVAIL DANS VOTRE CARNET DE L'ÉLÈVE.
** Assurez-vous de leur donner les bons noms lors de l'enregistrement et de les placer aux bons endroits sur le réseau. **
7.Imprimer vos dessins et faire vérifier par l’enseignant.
6. MISE EN PAGE
6.1. Vous devez faire les trois mises en page tel que présentées. N.B. Préparez la première page et faire des copies pour les autres pages pour gagner du temps.
6.2. Vous devrez créer vos fenêtres de visualisation avec les échelles appropriées pour l'espace disponible.
6.3. Une fois les fenêtres bien ajustées, veuillez ajouter les cotes demandées et le texte.
6.4. Maintenant pour la dernière étape, ajouter les hachures
debut du dessin
2. FEUILLE DE L'ÉTAPE #A
2.1. Tracer les murs extérieurs, du rez-de-chaussée.
2.2. Dessiner les quatre lignes de guide au 45° et la ligne droite pour l'inversion. Selon les recommandationS
Aucune cote à mettre sur votre projet pour le moment. Les cotes sont présentes seulement pour vous guider dans le dessin
PARAMETRES DE DESSIN
1. Créer un nouveau dessin à l'aide de votre gabarit personnel (voir plan pour unité de dessin).
2. Sauvegarder votre dessin sous le nom de 13-Projet Garage.dwg
BUT: POUR PRODUIRE UN DESSIN, IL Y A DE GRANDES LIGNES À SUIVRE ET DANS LE BON ORDRE. Il EST IMPORTANT DE PARAMETRER UN NOUVEAU PROJET ET ENSUITE DE LE DESSINER. VOUS DEVREZ SUIVRE LES ÉTAPES CI BAS .
A NOTER QUE LE PROJET EN VERT VOUS EST FOURNI AVEC LES GRANDES ÉTAPES SEULEMENT AFIN DE DÉVELOPPER VOS COMPÉTENCES ET EN VOUS FORCANT À RÉFLÉCHIR À LA MEILLEURE MÉTHODE DE TRAVAIL POSSIBLE.

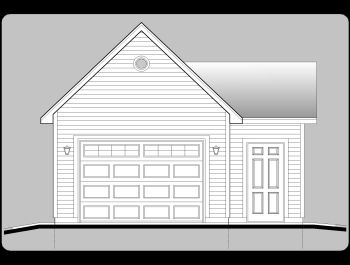

13-PROJET GARAGE DIRECTIVES
Module 4 325-287
Fonctions de base d'un logiciel de dessin
