Pour visualiser la feuille de présentation à reproduire appuyer ici :
5. Mise en page et annotations :
5.1. Vous devez faire la mise en page comme présentée.
5.2. Choisir la bonne imprimante.
5.3. La mise en page sera sur une feuille 11x17.
5.4. Vous devrez créer vos fenêtres avec les bonnes échelles.
5.5. Vous devez respecter la gestion des calques tel que le modèle (ouverture et fermeture des calques dans chacune des fenêtres).
5.6.Une fois les fenêtres bien ajustées, veuillez ajouter les cotes et les textes demandés.
**N'oubliez pas de créer votre style de texte selon les convention apprises.**
**N'oubliez pas de créer votre style de cote selon le document "Paramètres de cotation standard", il n'y a pas de style de cote dans votre gabarit choisi.
6. Impression et correction:
6.1 Imprimer votre travail sous format PDF et enregistré sous le nom : 07-Plan de l'étage.pdf.
6.2 Visualiser le résultat d'impression, comparer et procéder aux ajustements si requis. Faire une nouvelle impression si des ajustements ont été réalisés.
6.3 Faire corriger le travail.
4. ÉTAPE #C (FEUILLE)
4.1. Utiliser les bonnes commandes pour placer par exemple les chaises, les assiettes, etc.
4.2. Assurez-vous qu’à ce moment-ci, tous les éléments de dessin sont présents.
À cette étape, vous n’avez aucune annotation de présente sur le plan (cotes et texte)
3. ÉTAPE #B (FEUILLE)
3.1. Vous devrez vous créer une bibliothèque de symboles à l’aide de la commande bloc ( donc les blocs seront disponibles à l’intérieur de votre dessin seulement).
3.2. Insérer vos blocs aux bons endroits dans le dessin.
BUT: POUR PRODUIRE UN DESSIN, IL Y A DE GRANDES LIGNES À SUIVRE ET DANS LE BON ORDRE. Il EST IMPORTANT DE PARAMETRER UN NOUVEAU PROJET ET ENSUITE DE LE DESSINER. VOUS DEVREZ SUIVRE LES ÉTAPES CI BAS .
A NOTER QUE LE PROJET EN VERT VOUS EST FOURNI AVEC LES GRANDES ÉTAPES SEULEMENT AFIN DE DÉVELOPPER VOS COMPÉTENCES ET EN VOUS FORÇANT À RÉFLÉCHIR À LA MEILLEURE MÉTHODE DE TRAVAIL POSSIBLE.
N.B.
Pour toutes les commandes qui vous sont suggérées, vous pouvez utiliser la boite d'outils de la page pour avoir un accès rapide aux commandes déjà vues.

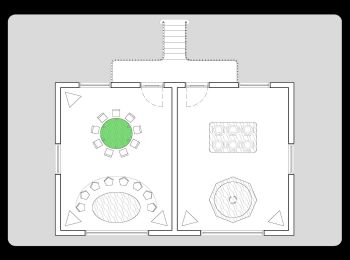

Cliquez sur l'image ci-dessus pour obtenir les plans complets de l'exercice.
VOUS DEVEZ FAIRE CORRIGER VOTRE EXERCICE PAR L'ENSEIGNANT. CELUI-CI VOUS DONNERA LES CORRECTIFS NÉCESSAIRES S'IL Y A LIEU OU SIGNERA POUR APPROUVER LE TRAVAIL DANS VOTRE CARNET DE L'ÉLÈVE.
** Assurez-vous de leur donner les bons noms lors de l'enregistrement et de les placer aux bons endroits sur le réseau. **
debut du dessin
*Assurez-vous d'avoir visionner la vidéo "**PROJET 7 - Organisation-du-travail-Plan-étage.wmv**. Re-consulter la vidéo au besoin.
2 É TAPE #A (FEUILLE)
2.1. Tracer le pourtour du bâtiment ainsi que vos lignes de construction pour les différentes ouvertures.
Aucune cote à mettre sur votre projet pour le moment. Les cotes sont présentes seulement pour vous guider dans le dessin
PARAMETRES DE DESSIN
1. Créer un nouveau dessin à l'aide du bon gabarit - choisir le bon gabarit (voir plan pour unité de dessin)
2. Ouvrir le contrôle des unités de mesure pour ajuster les variables à vos besoins comme préalablement appris.
3. Ajuster vos limites de dessin.
4. Sauvegarder votre dessin sous le nom de (07-Plan de l'étage.dwg)
07-plan de l'étage
Module 4 325-287
Fonctions de base d'un logiciel de dessin
