Pour visualiser la feuille de présentation à reproduire appuyer ici :
N.B.
Pour toutes les commandes qui vous sont suggérées, vous pouvez utiliser la boite d'outils de la page pour avoir un accès rapide aux commandes déjà vues.
Cliquez sur l'image ci-dessus pour obtenir les plans complets de l'exercice.
Début du dessin - 12 étapes
1. Étape #A (feuille)
1.2. Tracer deux lignes de construction avec le même point d’insertion, dans le coin supérieur gauche soit (P1). Une verticale et l’autre horizontale.
1.3. Décaler les lignes verticales (4 nouvelles) et horizontales (3 nouvelles) selon le plan.
2. Sauvegarder votre dessin régulièrement, soit aux 5 à 10 minutes ou à chaque étape.
3. Étape #B (feuille)
3.1. Décaler la ligne (L 1) (4 fois) pour délimiter les armoires.
3.2. Convertir le périmètre intérieur en Polyligne.
3.3. Décaler la nouvelle Polyligne pour tracer les armoires (12, 12,1).
3.4. Ajuster les lignes des armoires.
3.5. Décaler la polyligne au 2" pour hachurer la section plus haute.
3.6. Tracer une ligne (L 2) et décaler de 64" pour trouver le centre de la fenêtre.
3.7. Décaler de 18" de chaque côté et tracer les deux lignes (L3, L4) et déplacer les de 3.
4. Sauvegarder votre dessin régulièrement, soit aux 5 à 10 minutes ou à chaque étape.
5. Étape #C (feuille)
5.1. Couper les lignes d’armoires et de la fenêtre.
5.2. Tracer l’arc en utilisant départ, fin, rayon.

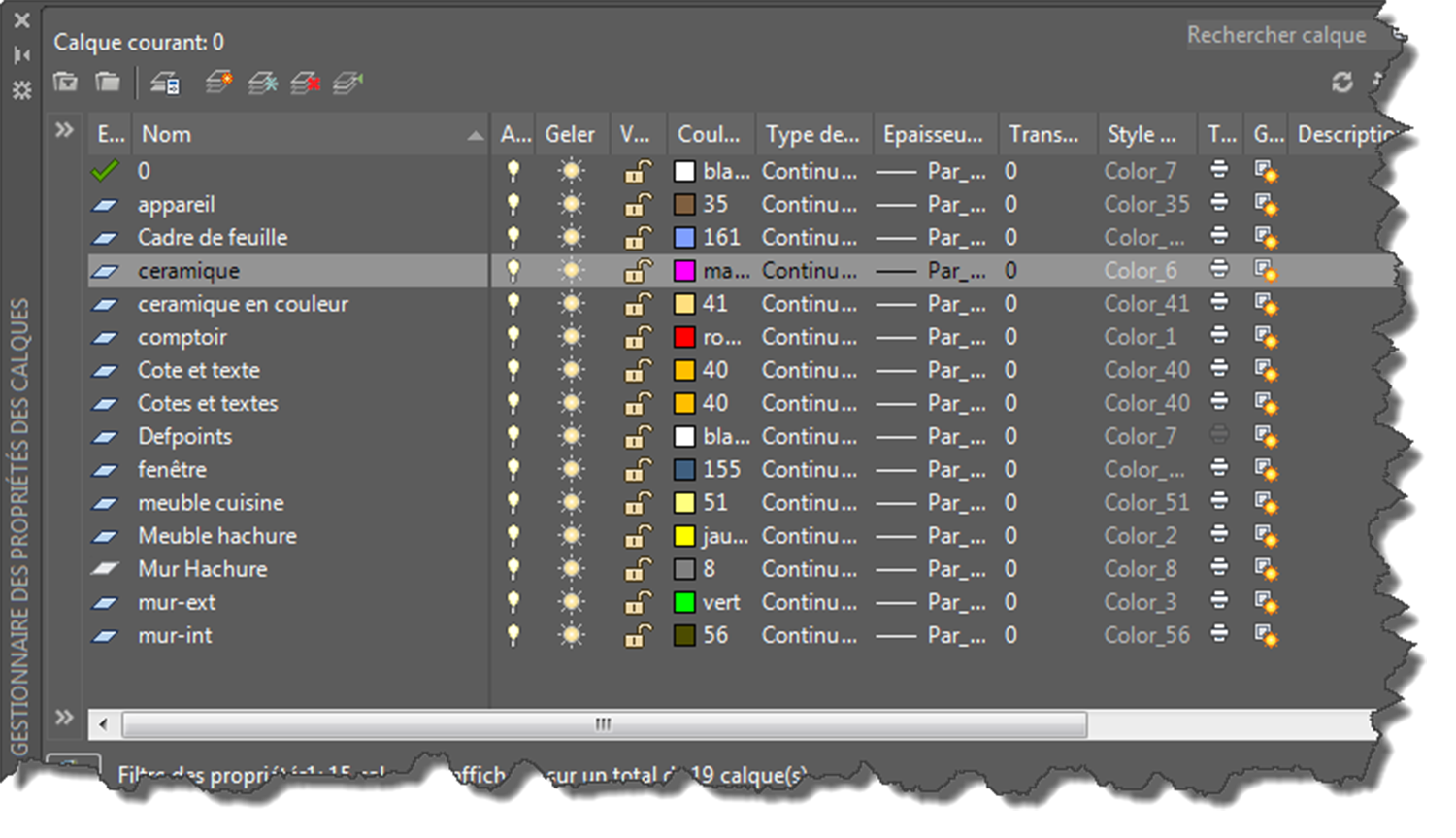

5.3. Mettre toutes les lignes sur les bons calques.
6. Sauvegarder votre dessin régulièrement, soit aux 5 à 10 minutes ou à chaque étape.
7. Étape #D (feuille) - Créer des blocs
7.1. Dessiner l’évier avec la commande rectangle et raccord.
7.2. Les anneaux et le cercle seront centrés dans leurs espaces respectifs.
7.3. Dessiner la cuisinière avec la commande rectangle et décomposer pour la suite.
7.4. Les cercles seront placés approximatif dans l’espace.
7.5. Dessiner le frigo avec la commande rectangle et décomposer pour la suite.
7.6. La fenêtre sera dessinée avec la commande décaler.
7.7. Mettre toutes les lignes des blocs sur le calques ''0''.
7.8. Transformer les 4 éléments de la page en bloc ( leur donner le nom qu'il y a sur la feuille). ** Assurez vous de définir le point d'insertion sur votre objet**
8. Étape #E (feuille)
8.1. Placer les quatre objets avec les commandes insertion.
8.2. Changer le type de ligne "CACHE" du meuble sous le comptoir.
8.3. Dessiner la céramique à l’aide de la commande hachure et la mettre sur le bon calque.
Première hachure Défini par l'utilisateur avec une distance de 12" (double et 45°)
Deuxième hachure Gradient couleur1 (121,220,116) et couleur 2 (255,255,255)
***Ordre de tracé des hachures"
À l'aide de la fonction "Ordre de tracé", place la hachure "Gradien" en "Arrière-plan" pour que le motif de la céramique apparaisse.
Troisième hachure dans les murs SOLIDE
***Ordre de tracé des hachures"
À l'aide de la fonction "Ordre de tracé", place la hachure "Solide" en "Arrière-plan" pour que les murs parraissent au-devant de la hachure.
9. Mise en page :
9.1 Effectuer la présentation du projet sous format 11x17. Voir le lien "Modèle de présentation".
**RAPPEL - GESTIONNAIRE DES MISE EN PAGE - Revoir vos notes concernant :**
Imprimante à utiliser : DWG to PDF.pc3
Format de papier : "Pour un 11x17 - ANSI expand B (17.00 x 11.00 pouces)"
Cartouche : Utiliser le cartouche de l'école téléchargé préalablement pour réaliser votre mise en page.
N'oublie pas de placer le cartouche sur le calque "Cadre de feuille" - Revoir vidéo "Insertion cartouche" à
l'étape "(PROJET 05) Présentation" au besoin.
**Respecter les échelles qui se trouvent sur le plan et les formes des fenetres**
**Respecter la gestion des calques pour chacune des vues tel que vous le voyez sur le modèle de
présentation**
10. Cotations - sur calque "Cotes et textes" :
10.1 Coter le plan avec le style de cote "Cote en pied". Assurez-vous d'être "à l'intérieur" de votre fenêtre de présentation pour placer les cotes.
10.2 Coter le rayon avec le style de cote "Cote en pouces". Assurez-vous d'être "à l'intérieur" de votre fenêtre de présentation pour placer les cotes
10.3 Coter le détail à l'aide du style de cote "Cote en pieds". Assurez-vous d'être "à l'intérieur" de votre fenêtre de présentation pour placer les cotes.
11. Annotations - sur calque "Cotes et textes" :
11.1 Créer un nouveau style de texte à votre nom - Utiliser la police "Stylus.bt" et cocher la case "Annotatif". Cliquer sur "Définir courant" et fermer.
11.2 Ajouter les trois annotations - textes - "à l'intérieur" de votre fenêtre de présentation - Respecter les conventions de lettrage apprises.
11.3 Ajouter la note "sur" la présentation.
11.4 Ajouter les titres et les échelles de présentation des dessins "sur le papier" en respectant les conventions de lettrage apprises.
11. Sauvegarder votre dessin.
12. Impression :
12.1 Visionner le vidéo "06-Cuisine - AUTOCORRECTION.mp4" à la suite dans le parcours TICFP. Ajuster votre travail au besoin et refaites une nouvelle impression si des ajustements ont été apportées.
12.2 Imprimer votre travail pour la correction. Nommer votre pdf : 06-Cuisine.pdf".
**Vérifie bien ton pdf, il devra être identique en tout point au modèle de présentation fourni.**
06-Projet (cuisine)
Module 4 325-287
Fonctions de base d'un logiciel de dessin
