N.B.
Pour toutes les commandes qui vous sont suggérées, vous pouvez utiliser la boite d'outils de la page pour avoir un accès rapide aux commandes déjà vues.

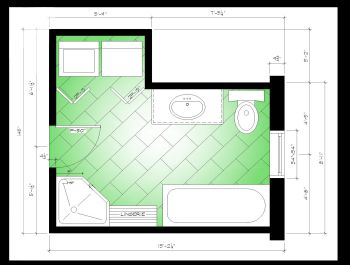

Cliquez sur l'image ci-dessus pour obtenir les plans complets de l'exercice.
VOUS DEVEZ FAIRE CORRIGER VOTRE EXERCICE PAR L'ENSEIGNANT. CELUI-CI VOUS DONNERA LES CORRECTIFS NÉCESSAIRES S'IL Y A LIEU OU SIGNERA POUR APPROUVER LE TRAVAIL DANS VOTRE CARNET DE L'ÉLÈVE.
** Assurez-vous de leur donner les bons noms lors de l'enregistrement et de les placer aux bons endroits sur le réseau. **
n.b.
Avant de faire corriger un exercice, faites preuve de PRÉVENANCE en prenant soin de bien verifier ton travail versus ce qui est demandé. Assure-toi de présenter à l'enseignant un travail au meilleur de tes capacités!
Début du dessin
2. Enregistre-sous le nom 06-Salle de bains.DWG.
3. Paramétre ton dessin comme à l'habitude (Contrôle des unités, limites du dessin, etc. )
5. ETAPE #A (FEUILLE)

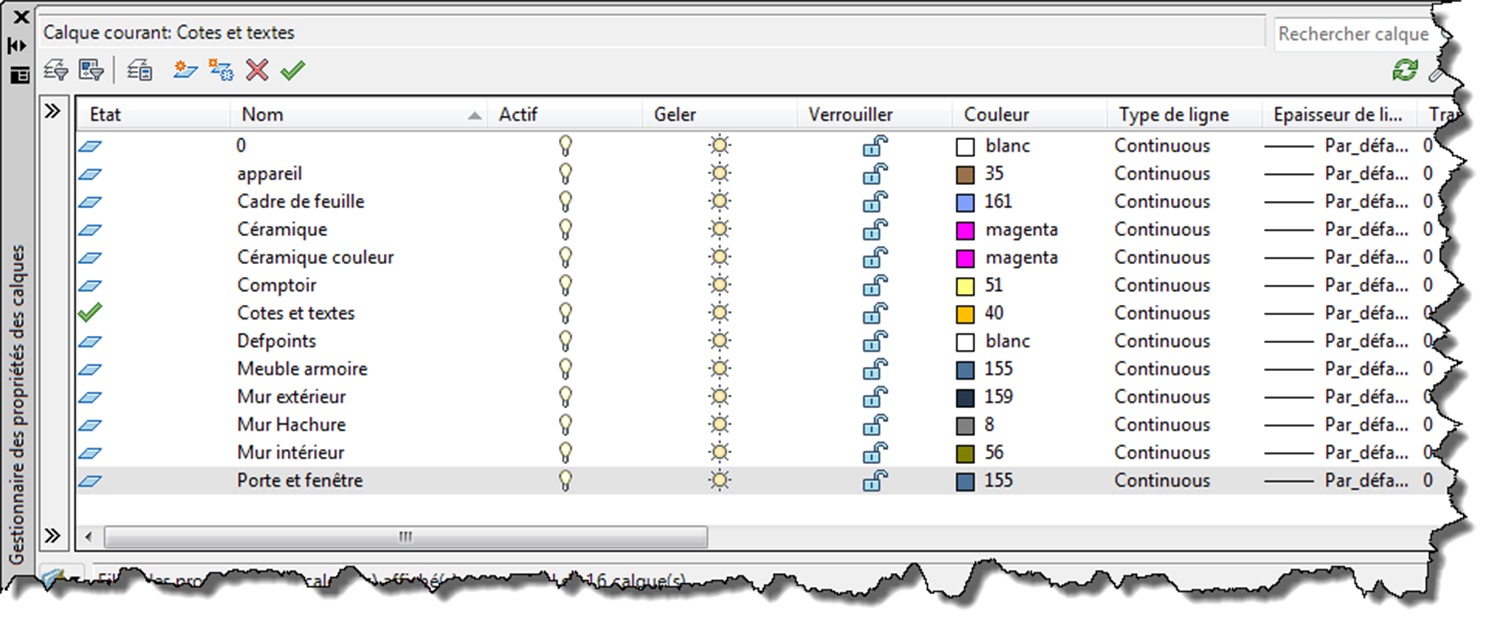

5.1 Trace le pourtour de la pièce sur les bons calques.
6. ETAPE #B (FEUILLE)
6.1 Dessine chaque élément de la page et transformer ceux-ci en bloc. Porte une attention particulière au points d'insertion.
7. ETAPE #B (FEUILLE)
7.1-Insére les blocs nécessaires au projet en prenant soin de les insérer sur les bons calques.
7.2-Pour les blocs que tu n'as crées, soit:
Toilette = Utiliser ton projet 03-toilette et, suite à l'insertion, utilise la commande échelle référence pour lui donner la bonne largeur ( voir plan)
Lavabo = Tu devras aller le chercher sur le One drive par le chemin
Centre de services scolaire des Découvreurs\CFPMB - Dessin de bâtiment EN LIGNE PartageDessinX\@Block a tous\Appareils plomberie\CRANE symboles en pouce\lavabo(CRANE1-141)
N.B. Formation en ligne: si tu n'as pas encore synchroniser le répertoir "Centre de services scolaire des Découvreurs\CFPMB - Dessin de bâtiment EN LIGNE PartageDessinX\" il est plus que temps de le faire. Revoir vidéo dans le cours "Accueil technique - Dessin de bâtiment" étape "PARTAGE-DESSIN-X.wmv" et réaliser la procédure à l'étape "Partage-dessin-X-sur teams.pdf"
7.3 Hachure "Céramique" : Choisis-par toi-même le motif de la céramique dans les hachures disponible d'Autocad. Trouve la hachure et attribue une échelle et angle afin qu'elle ressemble à la hachure proposée dans le modèle de présentation disponible ci-bas.
7.4 Hachure Gradient "Céramique couleur" : Choisis le bon gradient à appliquer en visionnant le modele de présentation. Utilise les mêmes couleurs de gradient que la consigne au projet "06-Cuisine"
8. MISE EN PAGE :
8.1 Effectue la présentation du projet sous format 11x17. Voir le lien "Modèle de présentation salle de bain".
8.2 Choisis la bonne imprimante et le bon format de papier.
8.3 Insère le cartouche de l'école - Revoir vidéo "Insertion cartouche" à
l'étape "(PROJET 05) Présentation".
8.4 Fais des fenêtre de présentation en respectant les points de vu du modèle de présentation et en respectant la gestion des calques pour chaque vue. N'oublie pas, tu devrais verrouiller l'échelle - cadenas - attribuée à tes fenêtres de présentation.
10. Cotation - sur calque "Cotes et textes" :
10.1 Ajoute les cotes pour chacune des fenêtres de présentation en utilisant le bon style de cote. Assure-toi de placer les cotes "à l'intérieur" de chacune des fenêtres de présentation.
11. Annotation - sur calque "Cotes et textes" :
11.1 Crée un nouveau style de texte à ton nom - Utilise la bonne police de texte et n'oublie pas de cocher la case "Annotatif" et "définir courant".
11.2 Ajoute les annotations de textes que tu vois sur le modèle de présentation "à l'intérieur" de ta fenêtre de présentation - Respecte les conventions de lettrage apprises.
11.4 Ajoute les titres et les échelles de présentation des dessins "sur le papier" en respectant les conventions de lettrage apprises.
11. Sauvegarde ton dessin.
12. Impression et correction :
12.1 Imprime ton travail pour la correction. Nomme ton pdf : 06-Salle de bain.pdf.
**Vérifie bien ton pdf, il devra être identique en tout point au modèle de présentation fourni.**
POUR PRODUIRE UN DESSIN, IL Y A DE GRANDES LIGNES À SUIVRE ET DANS LE BON ORDRE. il EST IMPORTANT DE PARAMETRER UN NOUVEAU PROJET ET ENSUITE DE LE DESSINER. VOUS DEVREZ SUIVRE LES ÉTAPES CI BAS .
A NOTER QUE LE PROJET EN VERT VOUS EST FOURNI AVEC LES GRANDES ÉTAPES SEULEMENT AFIN DE DÉVELOPPER VOS COMPÉTENCES ET EN VOUS FORÇANT À RÉFLÉCHIR À LA MEILLEURE MÉTHODE DE TRAVAIL POSSIBLE.
06-salle de bain - directives
Module 4 325-287
Fonctions de base d'un logiciel de dessin
