Vidéo 2 - Salle de bain
Clique sur le lien pour visualiser le vidéo
IMPRESSION:
8. Imprime ton travail en format PDF sous le nom "06-Salle de bain.pdf".
8.1 Vérifie ton impression en le comparant au modèle de présentation.
8.2 Procède à l'ajustement si c'est le cas, ré-imprime et revérifie ton travail.
8.3 Lorsque tu es certains que c'est identique au modèle de présentation, fais corriger ton travail!
7. À l'aide du vidéo "Vidéo 2 - Salle de bain", réalise la mise en page, l'ajout des annotation tel que le présente le vidéo. Toute la démarche est présentée, tu dois la suivre et reproduire le modèle de présentation.
ASTUCE:
Écoute des parties de vidéo, mets-le en pause. Réalise les mêmes opérations. Reviens au vidéo, poursuis-le, mets-le en pause et continue par petits bouts.
Résumé du travail:
- Configurer la mise en page avec cartouche et en format 11x17;
- Créer les fenêtres de présentation et mise à l'échelle;
- Créer le style de texte et ajouter les annotations de texte;
- Ajouter toutesannotation et les cotations dans les 2 fenêtres de présentation et tel que le modèle de présentation.
- Ajouter les titres.
Vidéo 1 - Salle de bain
Clique sur le lien pour visualiser le vidéo
Prendre connaissance du dessin
4. Visionne le vidéo "Vidéo 1 - Salle de bain" en marge de gauche de la page web. Le vidéo veut te faire prendre connaissance des principales étapes de bonne gestion de dessin du dessin que tu utiliseras pour réaliser l'exercice de mise en page, annotation et impression.
2. Ouvre le fichier.
3. "Enregistre-sous" le fichier dans le dossier du module 4 de ton "Onedrive".
Nomme le fichier: 06-Salle de bain.dwg
TRAVAIL À EFFECTUER: mise en page, annotation et impression
5. Le travail consiste à réaliser le travail de mise en page, annotation et impression du dessin remis.

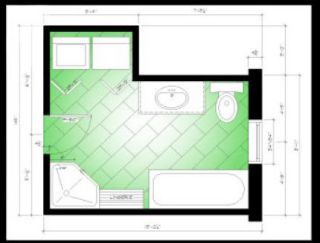

6. Ouvre le modèle de présentation que tu devras reproduire en cliquant sur le bouton ci-dessous:
N.B.
Pour toutes les commandes qui vous sont suggérées, vous pouvez utiliser la boite d'outils de la page pour avoir un accès rapide aux commandes déjà vues.
VOUS DEVEZ FAIRE CORRIGER VOTRE EXERCICE PAR L'ENSEIGNANT. CELUI-CI VOUS DONNERA LES CORRECTIFS NÉCESSAIRES S'IL Y A LIEU OU SIGNERA POUR APPROUVER LE TRAVAIL DANS VOTRE CARNET DE L'ÉLÈVE.
** Assurez-vous de leur donner les bons noms lors de l'enregistrement et de les placer aux bons endroits sur le réseau. **
n.b.
Avant de faire corriger un exercice, faites preuve de PRÉVENANCE en prenant soin de bien verifier ton travail versus ce qui est demandé. Assure-toi de présenter à l'enseignant un travail au meilleur de tes capacités!
Début du dessin
1. Clique sur le lien suivant pour obtenir le dessin de base du projet à réaliser:
POUR PRODUIRE UN DESSIN, IL Y A DE GRANDES LIGNES À SUIVRE ET DANS LE BON ORDRE. il EST IMPORTANT DE PARAMETRER UN NOUVEAU PROJET ET ENSUITE DE LE DESSINER. VOUS DEVREZ SUIVRE LES ÉTAPES CI BAS .
A NOTER QUE LE PROJET QUE VOUS DÉBUTEZ VOUS MÈNERA À RÉALISER TOUTES LES BONNES OPÉRATIONS DE MISE EN PAGE ET ANNOTATION D'UN DESSIN DÉJÀ RÉALISER.
LORS DE VOS FUTURS TRAVAUX, VOUS DEVREZ FAIRE CES OPÉRATIONS DE MANIÈRE AUTONOME
06-salle de bain - directives
Module 4 325-287
Fonctions de base d'un logiciel de dessin
