N.B.
Pour toutes les commandes qui vous sont suggérées, vous pouvez utiliser la boite d'outils de la page pour avoir un accès rapide aux commandes déjà vues.
Cliquez sur l'image ci-dessus pour obtenir les plans complets de l'exercice.
VOUS DEVEZ FAIRE CORRIGER VOTRE EXERCICE PAR L'ENSEIGNANT. CELUI-CI VOUS DONNERA LES CORRECTIFS NÉCESSAIRES S'IL Y A LIEU OU SIGNERA POUR APPROUVER LE TRAVAIL DANS VOTRE CARNET DE L'ÉLÈVE.
** Assurez-vous de leur donner les bons noms lors de l'enregistrement et de les placer aux bons endroits sur le réseau. **
POUR PRODUIRE UN DESSIN, IL Y A DE GRANDES LIGNES À SUIVRE ET DANS LE BON ORDRE. Il EST IMPORTANT DE PARAMETRER UN NOUVEAU PROJET ET ENSUITE DE LE DESSINER. VOUS DEVREZ SUIVRE LES ÉTAPES CI-BAS .
A NOTER QUE LE PROJET EN BLEU EST TRÈS GUIDÉ AFIN DE VOUS FOURNIR LES BONNES MÉTHODES DE TRAVAIL.
Pour accéder aux directives appuyer sur le bouton ci-dessous
PARAMETRES DU DESSIN

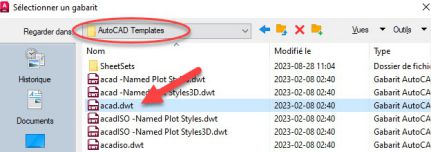

1. Ouvrir le tableau « Nouveau dessin » en utilisant le Gabarit « Acad.dwt » du dossier « Autocad template », car notre dessin est en pouces.
2. Ouvrir le contrôle des unités de mesure pour ajuster les variables pour nos besoins.
a. Longueur (Type) : Fractionnaire.
b. Longueur (Précision) : 1/32.
c. Échelle d’insertion : Pouces.
d. Angle (Type) : Degrés décimaux
e. Angle (précision) : 0
f. Le reste ne change pas, pour ce dessin.
3. Utiliser la commande « limite du dessin » pour ajuster l’espace de travail à : ( 350 , 250 )
4. Faire un « zoom tout » pour ajuster la vue sur l’espace de travail choisi à l’étape précédente.
5. Afficher la grille en utilisant l'icône de bas ou la touche F7.
6. Dessiner vos dessins à l’intérieur de la zone.
7. Ajuster votre échelle de type de ligne pour le mode « OBJET » à 10 (taper ECT pour modifier rapidement)
8. Sauvegarder votre dessin sous le nom de « 05-Comptoir.dwg »
05-comptoir directives
Module 4 325-287
Fonctions de base d'un logiciel de dessin
