N.B.
Pour toutes les commandes qui vous sont suggérées, vous pouvez utiliser la boite d'outils de la page pour avoir un accès rapide aux commandes déjà vues.
VOUS DEVEZ FAIRE CORRIGER VOTRE EXERCICE PAR L'ENSEIGNANT. CELUI-CI VOUS DONNERA LES CORRECTIFS NÉCESSAIRES S'IL Y A LIEU OU SIGNERA POUR APPROUVER LE TRAVAIL DANS VOTRE CARNET DE L'ÉLÈVE.
** Assurez-vous de leur donner les bons noms lors de l'enregistrement et de les placer aux bons endroits sur le réseau. **
Début du TRAVAIL:
2. Ouvrir le dessin.
3. Constater:
Le dessin est déjà bien paramétré:
- Les unités de dessin sont bien paramétrés tel que votre document important: Créer un nouveau dessin.pdf;
- La limites de dessin est déjà définie et adéquate pour ce dessin, la grille affiche seulement dans la limite du dessin.
4. Enregistre ce dessin dans ton onedrive et sous le même nom par la fonction "Enregistrer-sous".
Nom du dessin: 05-Briques et blocs.dwg
TRAVAIL à effectuer - présentation et impression:
Tâche:
Votre travail consiste à reproduire de manière la plus fidèle possible un modèle de présentation que nous vous laissons. Tout ce que vous voyez sur le modèle devra faire parti de votre travail. Seulement les notes encadrées et en pointillées ne seront pas à ajouter à votre travail
Préparation:
Pour effectuer le travail, il est impératif de vous référer à vos documents important énumérés ci-dessous:
- Nouveau dessin et unité de mesure standard.pdf;
- Style de texte et hauteur de texte standard.pdf;
- Nouveau style de texte.pdf;
- Présentation résumé.pdf.
Directives pas à pas:
5. Prendre connaissance du modèle de présentation que vous devrez reproduire en cliquant sur ce lien:

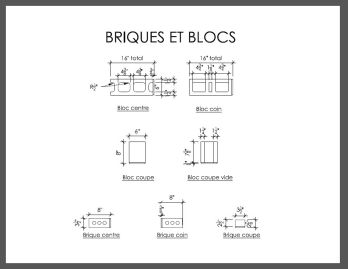

6. Visualise le travail à réaliser:
Aide et remarque sur le travail à produire:
- Il faudra que tu insères un cartouche - suivre la procédure de votre document important "Présentation résumé.pdf". Ne pas oublier d'attribuer le calque "Cadre de feuille" au cartouche.
- Il faudra ajouter des compléments de textes. Pour ce faire, il faudra donc que vous créiez votre style de texte tout en respectant les hauteur de texte standard - Revoir votre document important "Style de texte et hauteur de texte standard.pdf". Tous les textes devront être placés sur le calque "Cotes et textes" disponible dans les calques du dessin.
- il faudra bien compléter le "Gestionnaire des mise en page" - Ayez sous la main votre document important "Présentation résumé.pdf".
- Il faudra créer plusieurs Fenêtres de présentation et attribuer leurs bonnes échelles.
7. Tu dois réaliser la mise en page de ce travail et ajouter les compléments d'annotation. Voici les consignes de bases:
7.1 Vous devez remettre une impression de format 11x17 et en format pdf.
Pour t'aider, il faut suivre les directives du documents "Présentation résumé.pdf" pour l'insertion du cartouche et le gestionnaire de mise en page au complet. Faire les étapes des 3 pages du document.
7.2 Mettre à l'échelle de présentation demandé les dessins des différentes briques et blocs.
- Créer des nouvelles fenêtres de présentation "Rectangulaire" - Attention, elle ne devront pas imprimer. Il faut les placer sur le calque "Defpoints".
- Mettre en vue les bon dessins de briques et bloc et leur attribuer leur bonne échelle individuellement - voir les titres sur le modèle de présentation pour les échelles demandées.
- Une fois l'échelle attribuer, n'oubliez pas de "verrouiller (cadenas)" l'échelle afin qu'elle ne puisse plus se modifier.
7.2 Ajouter les compléments d'annotations:
Remarque que tu dois ajouter les titres et les échelles des dessin. Les titres des dessins seront toujours à être placés "sur le papier", donc pas à l'intérieur des fenêtres de présentation.
- Vous devez donc créer votre style de texte - Voir document "Nouveau style de texte.pdf"
- Vous devez ajouter en texte des titres et des échelles des différents dessins "sur le papier", il faut respecter les hauteurs de texte standards de la formation - Consultez le document "Style de texte et hauteur de texte standard.pdf".
- Placer vos textes et lignes de soulignement sur le calque "Cotes et Textes".
8. Impression :
8.1 Imprimer votre travail pour fins de correction par l'enseignant. Nommer le fichier "05-Briques et blocs.pdf". Ne pas oublier de mettre la veleur 1 à la fonction ECT.
9. Correction par l'enseignant:
9.1 Fais la demande de correction à ton enseignant de la classe!
L'OBJECTIF DE CE TRAVAIL ES DE METTRE EN FEUILLE - PRÉSENTATION - UN DESSIN QUE NOUS VOUS FOURNISSONS. DURANT CET EXERCICE, VOUS AUREZ À METTRE EN PRATIQUE LES DIFFÉRENTES FONCTIONS DE MISE EN PAGE QUE VOUS VENEZ DE REGARDER..
BIEN SUIVRE LES ÉTAPES CI-DESSOUS AFIN DE RÉALISER LES OPÉRATIONS DANS LE BON ORDRE ET DE LA BONNE FAÇON.
05-BRIQUES ET BLOC DE BEToN directives
Module 4 325-287
Fonctions de base d'un logiciel de dessin
