4. Vidéo DÉMONSTRATION DE DESSIN
N.B.
Pour toutes les commandes qui vous sont suggérées, vous pouvez utiliser la boite d'outils de la page pour avoir un accès rapide aux commandes déjà vues.

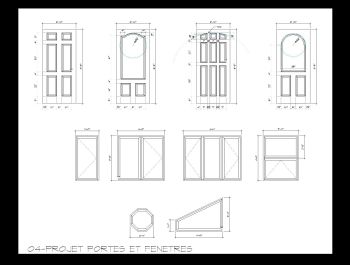

Cliquez sur l'image ci-dessus pour obtenir les plans complets de l'exercice.
VOUS DEVEZ FAIRE CORRIGER VOTRE EXERCICE PAR L'ENSEIGNANT. CELUI-CI VOUS DONNERA LES CORRECTIFS NÉCESSAIRES S'IL Y A LIEU OU SIGNERA POUR APPROUVER LE TRAVAIL DANS VOTRE CARNET DE L'ÉLÈVE.
** Assurez-vous de leur donner les bons noms lors de l'enregistrement et de les placer aux bons endroits sur le réseau. **
POUR PRODUIRE UN DESSIN, IL Y A DE GRANDES LIGNES À SUIVRE ET DANS LE BON ORDRE. il EST IMPORTANT DE PARAMETRER UN NOUVEAU PROJET ET ENSUITE DE LE DESSINER. VOUS DEVREZ SUIVRE LES ÉTAPES CI BAS .
A NOTER QUE LE PROJET EN VERT VOUS EST FOURNI AVEC LES GRANDES ÉTAPES SEULEMENT AFIN DE DÉVELOPPER VOS COMPÉTENCES ET EN VOUS FORÇANT À RÉFLÉCHIR À LA MEILLEURE MÉTHODE DE TRAVAIL POSSIBLE.
DIRECTIVES:

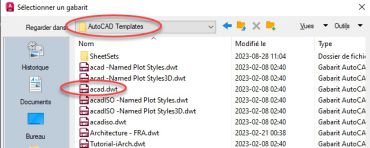

1. Créer un "Nouveau dessin" à partir du gabarit de dessin impérial, car l'exercice sera en pieds et en pouces, dans les gabarits de base d'autocad, sous "nouveau dessin":
2. Faire les étapes habituelle pour paramétrer correctement votre dessin (contrôle des unités, limites du dessin etc.)
*Réfère-toi à ton document important "01-Nouveau dessin et unites de mesure standard.pdf"
Une bonne limite de dessin pour ce travail sera de: 50',50'
3. Enregistrer votre dessin sous le nom 04-PORTES ET FENÊTRES.dwg
4. Visualiser la vidéo de démonstration de dessin placée ici en marge de gauche!
5. Reproduire les portes et les fenêtres telles que les indications et les dimensions fournies sur le plan en prenant bien soin d'utiliser les meilleures commandes selon la situation.
6. Enregistrer votre dessin et le faire corriger.
04-portes et fenêtres - directives
Module 4 325-287
Fonctions de base d'un logiciel de dessin
