PARAMETRES DU DESSIN
1. Ouvrir un nouveau dessin en utilisant le Prototype « Cliquer sur le lien :ACAD.DWT » Car notre dessin est en pouces.
2. Ouvrir le contrôle des unités de mesure pour ajuster les variables pour nos besoins.
a.Le Type : Fractionnaire
b.La précision: 1/32".
c.Échelle d'insertion - unités: Pouces.
3. Utiliser la commande « limites du dessin » pour ajuster l’espace de travail à : (24 ,12)
4. Faire un « zoom tout » pour ajuster la vue sur l’espace de travail choisi à l’étape précédente.
5. Afficher la grille en utilisant l'icone de bas ou la touche F7
6. Dessiner vos dessins à l’intérieur de la zone.
7. Sauvegarder votre dessin sous le nom de (03-Toilette.dwg)
N.B.
Pour toutes les commandes qui vous sont suggérées, vous pouvez utiliser la boite d'outils de la page pour avoir un accès rapide aux commandes déjà vues.

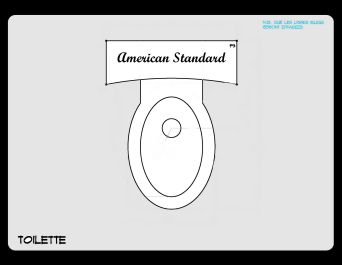

Cliquez sur l'image ci-dessus pour obtenir les plans complets de l'exercice.
VOUS DEVEZ FAIRE CORRIGER VOTRE EXERCICE PAR L'ENSEIGNANT. CELUI-CI VOUS DONNERA LES CORRECTIFS NÉCESSAIRES S'IL Y A LIEU OU SIGNERA POUR APPROUVER LE TRAVAIL DANS VOTRE CARNET DE L'ÉLÈVE.
** Assurez-vous de leur donner les bons noms lors de l'enregistrement et de les placer aux bons endroits sur le réseau. **
Début du dessin
1. Tracer les lignes du réservoir de la toilette, démarrant du point (P1).
2. Tracer une ligne temporaire (P1, P4) pour centrer l’ellipse de la cuve.
3. Dessiner la grande ellipse de 2-3/4" x4" et la petite de 2"x 3-1/4"
4. Tracer le cercle avec le rayon de 1/4" au centre de la ligne (P2, P3).
5. Déplacer le cercle de 2-3/4" vers le bas.
6. Vous aller utiliser la commande arc, départ, fin rayon, pour tracer l'arc qui se trouve entrer le P1 et le P4.
7. Pour les lignes (L1 et L2), copier les lignes (P1, P2) et (P3, P4) vers l'intérieur avec une distance de 1.1 et utiliser les commandes « ajuster » et « prolonger » pour finir les lignes. Ensuite, vous devrez ajuster (supprimer) la partie de l'ellipse entre L1 et L2.
8. Vous allez vous créer un nouveau style de texte qui se nommera : Toilette, et dont le style de police sera : SCRIPT MT BLOD.
9. Vous allez maintenant écrire le texte sur le réservoir de la toilette à une hauteur de 5/16"
10. N'oubliez pas d'effacer vos lignes de construction s'il y a lieu.
11. Enregistrer le dessin
POUR PRODUIRE UN DESSIN, IL Y A DE GRANDES LIGNES À SUIVRE ET DANS LE BON ORDRE. il EST IMPORTANT DE PARAMETRER UN NOUVEAU PROJET ET ENSUITE DE LE DESSINER. VOUS DEVREZ SUIVRE LES ÉTAPES CI BAS .
A NOTER QUE LE PROJET EN BLEU EST TRÈS GUIDÉ AFIN DE VOUS FOURNIR LES BONNES MÉTHODES DE TRAVAIL.
03-toilette
Module 4 325-287
Fonctions de base d'un logiciel de dessin
