Début du dessin
1) Tracer le contour en démarrant par le point (P1)
2) Pour tracer les lignes (P3, P4) et (P6, P7), nous utiliserons la méthode relative avec coordonnés (@ X, Y).
3) Sauvegarder votre dessin régulièrement, soit aux 5 à 10 minutes ou à chaque étape.
4) Pour les lignes intérieures, vous allez copier le segment de ligne P8-P7 de 0.25 vers l'intérieur de la figure.
5) Refaire cette étape jusqu'à tant que la dernière ligne soit égale au point P9
6) Utiliser la commande prolonger afin que les segments de ligne horizontaux se prolongent jusqu'au segment P7-P6 et sur une partie de P6-P5
7) Le point P11 est au centre de P3 et P4 et les lignes seront à 45°. Copier cette nouvelle ligne de 0.35 vers la droite afin d'obtenir toutes les lignes en angle comme sur le dessin.
8) Utiliser les commandes Ajuster et Prolonger afin d'ajuster vos lignes comme sur le dessin.
9) Les extensions des points (P1, P2, P5, P8 et P10) seront modifiés avec la commande
« modifier la longueur » d’une longueur de 0.375.
N.B.
Pour toutes les commandes qui vous sont suggérées, vous pouvez utiliser la boite d'outils de la page pour avoir un accès rapide aux commandes déjà vues.

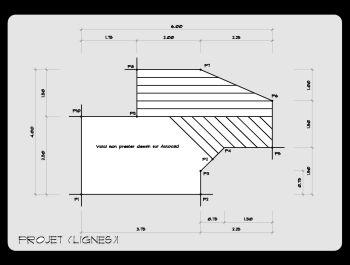

Cliquez sur l'image ci-dessus pour obtenir les plans complets de l'exercice.
VOUS DEVEZ FAIRE CORRIGER VOTRE EXERCICE PAR L'ENSEIGNANT. CELUI-CI VOUS DONNERA LES CORRECTIFS NÉCESSAIRES S'IL Y A LIEU OU SIGNERA POUR APPROUVER LE TRAVAIL DANS VOTRE CARNET DE L'ÉLÈVE.
** Assurez-vous de leur donner les bons noms lors de l'enregistrement et de les placer aux bons endroits sur le réseau. **
POUR PRODUIRE UN DESSIN, IL Y A DE GRANDES LIGNES À SUIVRE ET DANS LE BON ORDRE. il EST IMPORTANT DE PARAMETRER UN NOUVEAU PROJET ET ENSUITE DE LE DESSINER. VOUS DEVREZ SUIVRE LES ÉTAPES CI BAS .
A NOTER QUE LE PROJET EN BLEU EST TRÈS GUIDÉ AFIN DE VOUS FOURNIR LES BONNES MÉTHODES DE TRAVAIL.
10) Ajouter le texte dans le dessin à une hauteur de 3/32" , à l'aide de la commande texte une seule ligne
11) UNE FOIS VOTRE DESSIN TERMINÉ, ENREGISTREZ-LE ET FERMEZ-LE
12) Fais la demande de correction à l'enseignant de ta classe pour qu'il vérifie ton travail!
PARAMETRES DU DESSIN
1. Ouvrir le tableau nouveau dessin en utilisant le Prototype « Cliquer sur le lien :ACAD.DWT » Car notre dessin est en pouces.
2. Ouvrir le contrôle des unités de mesure pour ajuster les variables pour nos besoins.
a.Le Type : en Décimal.
b.La précision 2 chiffres après le point.
c.Le reste ne change pas, pour ce dessin.
3. Utiliser la commande « Limites du dessin » pour ajuster l’espace de travail à : (24 ,12)
4. Faire un « zoom tout » pour ajuster la vue sur l’espace de travail choisi à l’étape précédente.
5. Afficher la grille en utilisant l'icône au bas ou la touche F7
6. Sauvegarder votre dessin sous le nom de (02-Lignes.dwg)
7. Pour dessiner votre exercice, continuez avec les étapes ci-bas.
02-Lignes DIRECTIVES
Module 4 325-287
Fonctions de base d'un logiciel de dessin
