N.B.
Pour toutes les commandes qui vous sont suggérées, vous pouvez utiliser la boite d'outils de la page pour avoir un accès rapide aux commandes déjà vues.
VOUS DEVEZ FAIRE CORRIGER VOTRE EXERCICE PAR L'ENSEIGNANT. CELUI-CI VOUS DONNERA LES CORRECTIFS NÉCESSAIRES S'IL Y A LIEU OU SIGNERA POUR APPROUVER LE TRAVAIL DANS VOTRE CARNET DE L'ÉLÈVE.
** Assurez-vous de leur donner les bons noms lors de l'enregistrement et de les placer aux bons endroits sur le réseau. **
Début du dessin
1- Avant de dessiner, prenez le temps de regarder et d'analyser votre dessin et demandez vous par quels segments de ligne vous devez débuter votre projet.
2- Commencer par tracé le contour de la chaise #1
Faites attentions aux angles demandés et aux dimensions indiquées; utilisez la notion de répérage polaire
3- Ajouter les lignes qui formeront le dossier de la chaise.
4. Sauvegarder votre dessin régulièrement, soit aux 5 à 10 minutes, ou à chaque étape.
5- Terminer par l'ajout du carrellage sur le siège.
Utilisez vos modes d'accrochages pour trouver le centre.
6- Une fois la chaise #1 terminée, dessinez la chaise #2 en suivant les mêmes étapes ci-haut.
7- Voir le vidéo "01-Chaise-AUTOCORRECTION.mp4" à la prochaine étape du parcours.
***Fais les ajustements à ton travail en fonction de ce qui est attendu et expliqué dans le vidéo***
7. Une fois votre dessin terminé, enregistrez-le et fermez-le.
8. Fais la demande de correction à l'enseignant de ta classe pour qu'il vérifie ton travail!
POUR PRODUIRE UN DESSIN, IL Y A DE GRANDES LIGNES À SUIVRE ET DANS LE BON ORDRE. il EST IMPORTANT DE PARAMETRER UN NOUVEAU PROJET ET ENSUITE DE LE DESSINER. VOUS DEVREZ SUIVRE LES ÉTAPES CI BAS .
A NOTER QUE LE PROJET EN VERT VOUS EST FOURNI AVEC LES GRANDES ÉTAPES SEULEMENT AFIN DE DÉVELOPPER VOS COMPÉTENCES ET EN VOUS FORCANT À RÉFLÉCHIR À LA MEILLEURE MÉTHODE DE TRAVAIL POSSIBLE.

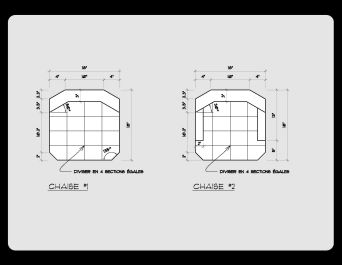

Cliquez sur l'image ci-dessus pour obtenir les plans complets de l'exercice.
PARAMETRES DU DESSIN
1. Ouvrir le tableau nouveau dessin en utilisant le Prototype « Cliquer sur le lien :ACAD.DWT », car notre dessin est en pouce.
2. Ouvrir le contrôle des unités de mesure pour ajuster les variables pour nos besoins.
a.Le Type : en Décimal.
b.La précision 2 chiffres après le point.
c.Le reste ne change pas, pour ce dessin.
3. Utiliser la commande « limites » pour ajuster l’espace de travail à: (80 , 60).
4. Faire un « zoom tout » pour ajuster la vue sur l’espace de travail choisi à l’étape précédente.
5. Afficher la grille en utilisant l'icons de bas ou la touche F7
6. Sauvegarder votre dessin sous le nom de (01-Chaises.dwg)
7.Pour dessiner votre exercice, continuez avec les étapes ci-bas (début du dessin)
01-CHAISEs DIRECTIVES
Module 4 325-287
Fonctions de base d'un logiciel de dessin
