directives:
BUT :Crée un toit à l'aide de l'empreinte du bâtiment pour définir ses limites.
Activité d’apprentissage :
Affichez une vue de plan d'étage ou une vue de plan de faux-plafond.
Cliquez sur l'onglet Architecturele groupe de fonctions Créationla liste déroulante Toit (Toit par tracé).
Remarque : Si vous ajoutez un toit sur le niveau le plus bas, une boîte de dialogue vous invite à le placer à un niveau supérieur. Si vous ne placez pas le toit sur un autre niveau, Revit vous avertira ultérieurement si le toit est trop bas.

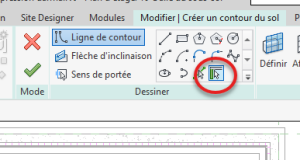

Dans le groupe de fonctions Dessiner, sélectionnez un outil d'esquisse ou de choix. Pour modifier les propriétés du toit avant de procéder à l'esquisse, utilisez la palette Propriétés.
Conseil : Lorsque vous utilisez Choisir des murs, vous pouvez spécifier le débord avant d'esquisser le toit. Dans la barre des options, sélectionnez A partir des limites de la couche principale pour que le débord soit mesuré à partir de la couche principale du mur, puis indiquez une valeur pour Débord.
Esquissez ou choisissez une boucle fermée pour le toit.
Spécifiez l'inclinaison des lignes. Pour modifier la définition d'inclinaison d'une ligne, sélectionnez la ligne et, dans la palette Propriétés, cliquez sur Définit l'inclinaison du toit. Vous pouvez ensuite modifier la valeur d'inclinaison.
Si une ligne de toit est paramétrée comme ligne de définition d'inclinaison, le symbole lui est attenant.

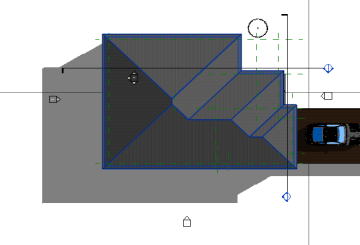

Cliquez sur (Terminer le mode de modification), puis ouvrez une vue 3D.
PROJET DARMA
éTAPE 8 - Toiture
Vidéo:toiture
Module 3 325-273
Fonctions DE BASE SOUS REVIT
