directives:
BUT : Pour créer un sol, définissez ses limites en choisissant des murs ou en esquissant son profil à l'aide des outils de dessin.
Activité d’apprentissage :
Cliquez sur l'onglet Architecturele groupe de fonctions Créationla liste déroulante Dalle (Dalle: architecture)
Localisation :
Dessinez ensuite les limites du sol en utilisant l'une des méthodes suivantes :
Choisir des murs : l'outil Choisir des murs est actif par défaut. S'il n'est pas actif, cliquez sur l'onglet Modifier | Créer un contour du solle groupe de fonctions Dessiner (Choisir des murs). Dans la zone de dessin, sélectionnez les murs que vous voulez utiliser comme limites de sol.
Esquisser les limites : pour esquisser le profil du sol, cliquez sur l'onglet Modifier | Créer un contour du solle groupe de fonctions Dessiner, puis sélectionnez un outil d'esquisse. Voir Esquisse.
Le contour du sol doit être une boucle fermée (profil). Pour créer une ouverture dans le sol, vous pouvez esquisser une autre boucle fermée à l'emplacement souhaité.

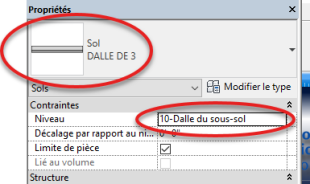

Dans la barre des options, indiquez le décalage des bords du sol dans le champ Décalage.
Remarque : Lorsque vous utilisez Choisir des murs, sélectionnez A partir des limites de la couche principale pour mesurer le décalage à partir de la couche principale du mur.

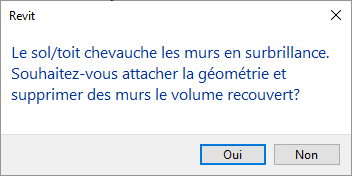

Cliquez sur Terminer le mode de modification.
PROJET DARMA

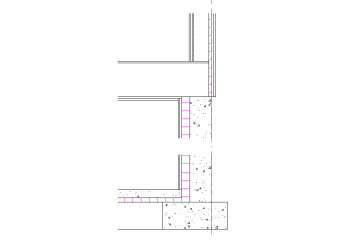

éTAPE 7 - Plancher du rez de chaussée et sous-sol
Module 3 325-273
Fonctions DE BASE SOUS REVIT
