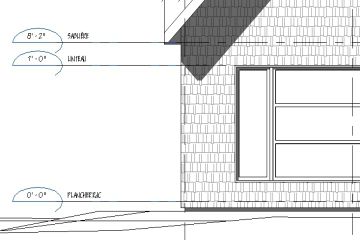

Appuyer pour agrandir sur l'image (ou Cahier de plans disponible)
directives:
Le niveau avec le chiffre 20 devant est concu pour facilité le travail sur REVIT.
Le niveau de la sablière est concu pour la hauteur des murs, pour une plafond a 9'-0".
Le niveau est concu pour facilité le travail et la modification sous REVIT.
Le niveau avec le chiffre 10 devant est concu pour facilité le travail sur REVIT.
Le niveau est concu pour accrocher les murs de fondation.
Le niveau est concu pour accrocher les murs extérieurs.
( dessus de la fondation ) @ ( -1'-1' ) :
( 20-plancher du (rdc ) @ ( 0'-0' ) :
( Plancher du garage ) @ ( -2'-1' ) :
( 10-DALLE DU SOUS_SOL ) @ ( -9'-½' ) :
( EMPATTEMENT ) @ ( -9'-5' ) :
( SABlIÈRE ) @ ( 9'-2' ) :
Le niveau site est concu pour l'implantation utilisé a l'étape 19 seulement.
Ajouter les 7 niveaux suivants :
( SITE ) @ ( 50'-0' ) :
Niveau 6:
Niveau 7:
Niveau 2:
BUT :
Niveau vous permet de définir un étage ou une hauteur verticale à l'intérieur d'un bâtiment. Vous créez un niveau pour chaque étage identifié ou référence requise pour le bâtiment (par exemple, le premier étage, le haut d'un mur ou le bas d'une fondation).
Niveau 5:
Activité d’apprentissage :
Pour ajouter des niveaux, vous devez vous trouver dans une vue en coupe ou d'élévation. Lors de l'ajout de niveaux, vous pouvez créer une vue en plan associée.Les niveaux sont des plans horizontaux finis servant de référence aux éléments qu'ils hébergent, par exemple des toits, des sols ou des plafonds. Vous pouvez redimensionner leurs étendues de façon à ce qu'elles ne s'affichent pas dans certaines vues. Pour plus d'informations, voir Visibilité et étendues des données.
Vous pouvez masquer les annotations de niveau après les avoir ajoutées. Pour plus d'informations, voir A propos du masquage des éléments dans une vue.ste à créer
Niveau 4:
Niveau 3:
Niveau 1:
PROJET DARMA
éTAPE 2 - LIGNES DE NIVEAU
Vidéo:BULLES DE NIVEAU
Module 3 325-273
Fonctions DE BASE SOUS REVIT
